Pour les installateurs de pellicule et de moustiquaires et leurs équipes

Chaque ouverture repérée, mesurée et totalisée.

Une section par façade ou par étage, une ligne par ouverture. Le repère, le type, la largeur, la hauteur et la quantité donnent la surface vitrée et le périmètre, avec les totaux par façade et pour tout l'immeuble.

Sans carte de crédit. Annulable en tout temps.

Autres relevés à essayer : Fenêtres : relevé de bâtiment commercial Pellicule pour fenêtres commerciales Pose de pellicule pour fenêtres Moustiquaires : relevé Thermos : relevé de remplacement Fenêtre de sous-sol agrandie : relevé

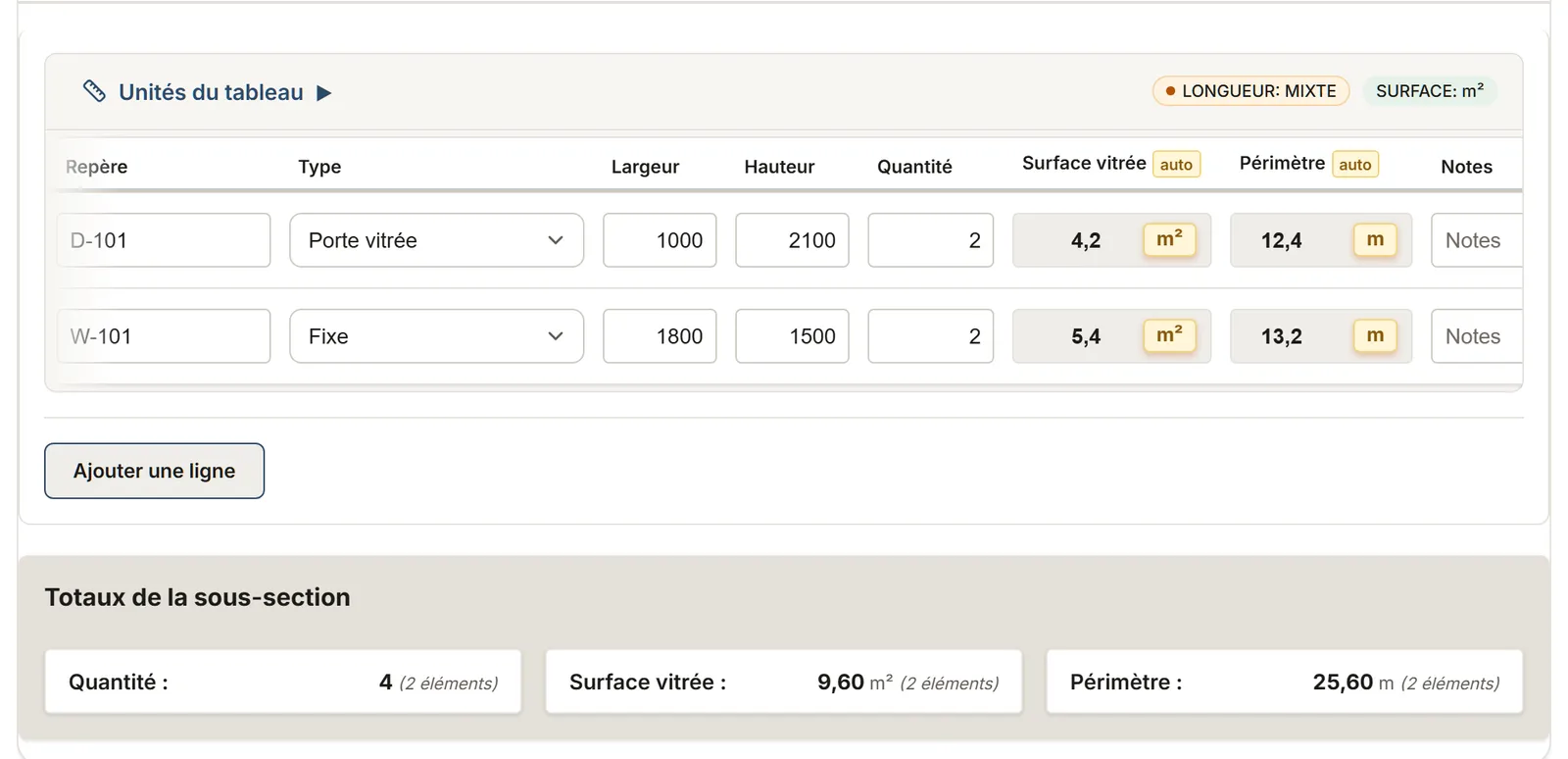

Fenêtres et pellicule : tableau de relevé dans MesuPro, avec les valeurs calculées et les totaux
Fenêtres et pellicule : le même relevé sur un téléphone
Un vrai relevé dans MesuPro : les calculs et les totaux se font pendant la saisie.

Ouvertures : tout un immeuble

Des relevés prêts pour les fenêtres

Partez de l'un d'eux, puis ajustez-le à votre façon de travailler.

Fenêtres et portes : relevé de remplacement⁠

Fenêtres et portes d'une maison, pièce par pièce : type de remplacement, trois mesures et la plus petite retenue, équerrage, profondeur, charnières et vitrage.

Vous obtenez : Surface

Fenêtres : relevé de bâtiment commercial⁠

Un gabarit de relevé de fenêtres : une section par façade, une ligne par ouverture, la surface vitrée et le périmètre par façade et pour l'immeuble.

Vous obtenez : Surface de l'ouverture Périmètre à calfeutrer

Pellicule pour fenêtres commerciales⁠

Pellicule pour immeubles de plusieurs étages, étage par étage : surface de verre, produit et éléments linéaires.

Vous obtenez : Surface du verre Surface totale Carreaux de plus de 40 pi²

Pose de pellicule pour fenêtres⁠

Pellicule pour une maison ou un petit bâtiment : fenêtres, puits de lumière et portes vitrées, surface par type, ancrage de la pellicule de sécurité.

Vous obtenez : Surface totale Carreaux de plus de 40 pi² Longueur ancrée

Moustiquaires : relevé⁠

Moustiquaires à changer ou à refaire : dimension à fabriquer selon la méthode de mesure, toile, rouleau, bourrelet et cadre.

Thermos : relevé de remplacement⁠

Thermos à remplacer : dimension à commander selon la mesure et la correction du fournisseur, composition, verre, surface et poids.

Vous obtenez : Surface de verre

Fenêtre de sous-sol agrandie : relevé⁠

Fenêtre de sous-sol agrandie : coupe dans la fondation, béton à enlever, ouverture nette et appui, puits de lumière, pierre et excavation.

Ce que vous notez sur place

Voir la liste (9)
  • Le repère de chaque ouverture, pour la retrouver sur le chantier
  • Le type : fixe, à battant, coulissante, à auvent, porte vitrée, panneau de mur-rideau
  • La largeur, la hauteur et la quantité
  • Pour la pellicule : le produit choisi et le nombre de fenêtres de chaque format
  • Pour une pellicule de sécurité : la pose (« daylight », bord à bord, mécanique ou au scellant), les côtés ancrés, l'épaisseur du verre et l'état du cadre
  • Pour les moustiquaires : comment chacune a été mesurée (sur la moustiquaire, du rebord à la coulisse, de brique à brique, l'ouverture de la porte-patio), la toile, le cadre et le bourrelet
  • Pour les thermos : la raison du remplacement, la mesure de l'ancienne unité ou de la feuillure et la correction de votre fournisseur, l'épaisseur, la composition et le verre
  • Pour une fenêtre de sous-sol agrandie : le mur et son épaisseur, l'ouverture existante et la nouvelle à couper, l'ouverture nette et l'appui de la nouvelle fenêtre, le puits de lumière et sa profondeur
  • Des notes et des photos par façade ou par étage

Ce que MesuPro calcule pour vous

Voir la liste (10)
  • La surface vitrée de chaque ligne : largeur par hauteur par quantité
  • Le périmètre, utile pour les cadres, le scellant ou le bord de la pellicule
  • Les totaux par façade, par étage et pour tout l'immeuble
  • Pour la pellicule : la surface par fenêtre et la surface totale à poser, par produit dans le relevé de pellicule commerciale
  • La longueur ancrée de la pellicule de sécurité, d'après les côtés ancrés de chaque carreau
  • Le coût des éléments au pied linéaire (cadres, meneaux), dans le relevé de pellicule commerciale
  • Pour le remplacement résidentiel : la plus petite de trois largeurs et de trois hauteurs, l'équerrage, la profondeur et la surface par type de fenêtre
  • Pour les moustiquaires : la dimension à fabriquer après la correction de la méthode, la coupe de toile avec votre débord, si elle entre dans votre rouleau, le bourrelet et le profilé de cadre des moustiquaires neuves
  • Pour les thermos : la dimension à commander au 1/16 po, la surface de verre par composition et le poids de chaque unité
  • Pour une fenêtre de sous-sol agrandie : le béton à enlever, le contour à scier, la surface de l'ouverture nette, la surface du puits, sa pierre et son excavation

Le rapport, en PDF ou en Excel

Exportez la liste des ouvertures en Excel pour préparer votre soumission ou votre commande, ou en PDF avec vos photos pour votre client. MesuPro ne se branche pas aux systèmes de commande des fabricants : vous envoyez le fichier.

Fenêtres et pellicule : page du rapport PDF exporté depuis MesuPro, avec les photos du chantier et le tableau de mesures
Les photos du chantier, puis les mesures.

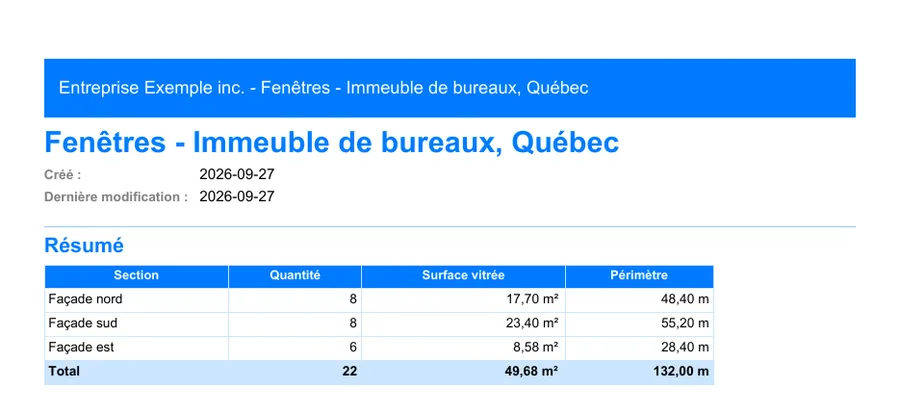

Fenêtres et pellicule : première page du rapport PDF exporté depuis MesuPro
Page 1 : le résumé et les totaux.

Foire aux questions

Pouces ou millimètres ?

Les deux : un bouton du relevé passe des pouces et des pieds carrés aux millimètres et aux mètres carrés, et convertit ce qui est déjà inscrit.

Puis-je regrouper par étage plutôt que par façade ?

Oui. Renommez les sections comme vous voulez : une par étage, par aile ou par bâtiment. Pour un autre étage, « Ajouter une section comme celle-ci » ouvre une section vide avec les mêmes tableaux.

Des fenêtres de remplacement, pièce par pièce ?

Oui. Le relevé de remplacement fait une section par pièce : cliquez sur « Ajouter une pièce » pour chaque pièce, avec ses fenêtres et ses portes. Le relevé garde la plus petite de trois mesures, et le fabricant fait sa propre déduction.

Et les moustiquaires ?

Prenez le relevé de moustiquaires. Dans notre exemple à Saint-Constant, trois moustiquaires de chambre mesurées du rebord à la coulisse donnent 29 7/8 x 24 1/8 po à fabriquer (Metro Screenworks retire 1/8 po en largeur et ajoute 1/8 po en hauteur), coupées dans la toile avec le débord de 1/2 po de Phifer. La coupe de 41 po de la porte-patio n'entre pas dans un rouleau de 36 po : le relevé le montre avant que vous coupiez.

Et les thermos ?

Prenez le relevé de remplacement des thermos. Dans notre exemple à Sainte-Julie, deux volets à battant mesurés dans la feuillure à 23 1/4 x 41 1/2 po, moins 1/8 po de chaque côté selon le fournisseur de verre, donnent 23 1/8 x 41 3/8 po à commander. Le panneau fixe de la porte-patio, 33 1/2 x 76 3/4 po en verre trempé de 5/32 po + 5/32 po, pèse environ 73 lb : prévoyez deux personnes. Pour le verre trempé, l'aide cite l'article 9.6.1.4 du CNB ; la décision reste la vôtre.

Et une fenêtre de sous-sol agrandie ?

Prenez le relevé de fenêtre de sous-sol agrandie. Dans notre exemple à Vaudreuil-Dorion, la fenêtre de coffrage de 32 x 16 po d'une chambre au sous-sol est agrandie à 36 x 48 po dans un mur de béton de 8 po : 0,21 vg³ de béton à enlever et 14 pi de contour. Le nouveau battant donne 22 x 41 po d'ouverture nette, 6,26 pi², au-dessus des 0,35 m² du CNB. Le puits de 48 x 40 po fait 13,3 pi², 52 po de profondeur avec une échelle. Le relevé cite chaque règle, la décision vous revient.

Est-ce un bon de commande pour le fabricant ?

Non. C'est un relevé propre et totalisé que vous exportez en Excel ou en PDF. Les règles de fabrication (jeux, sens d'ouverture) restent à valider de votre côté.

Et l'ancrage d'une pellicule de sécurité ?

Utilisez la partie Ancrage du relevé de pose de pellicule. L'IWFA décrit trois poses : « daylight », bord à bord et ancrée, mécanique ou au scellant, le cordon d'au moins 3/16 po sur la pellicule et sur le cadre. Dans notre exemple à Rimouski, les deux fenêtres du sous-sol de 32 x 20 po, ancrées au scellant sur les quatre côtés, donnent 17,33 pi de longueur ancrée. Le relevé note la pose, le verre et le cadre, sans promettre de résistance : l'IWFA confie le choix des produits à un professionnel compétent en sécurité.

Essayez MesuPro sur votre prochain chantier.

Essai gratuit de 14 jours

Sans carte de crédit. Annulable en tout temps.
