Chaque ouverture mesurée, chaque dégagement comparé à votre fabricant.
Un modèle pour les installateurs de portes de garage : mesurez chaque ouverture sur votre téléphone, avec le dégagement au plafond, la profondeur et l'espace sur les côtés. MesuPro calcule ce que votre fabricant demande pour le rail, les ressorts et l'ouvre-porte, et montre la marge qu'il vous reste.
Sans carte de crédit. Annulable en tout temps.
Ce que vous notez sur place
- Chaque ouverture : sa largeur et sa hauteur finies, d'un jambage à l'autre et du plancher au linteau
- Le dégagement au plafond, du linteau jusqu'au plafond ou à l'obstacle le plus bas
- La profondeur, de l'ouverture jusqu'au mur du fond, et le dégagement de chaque côté
- Le rail, les ressorts (torsion ou extension) et l'ouvre-porte prévus
- Le garage, la porte existante, l'état du linteau et des jambages, la prise pour l'ouvre-porte et les cellules photoélectriques
- Pour un ressort à remplacer : la longueur de 10 ou 20 spires, le diamètre intérieur, la longueur déroulée, l'enroulement et la marque de couleur
Ce que MesuPro calcule pour vous
- La surface de chaque porte et le total du garage
- La profondeur demandée : la hauteur de la porte plus l'ajout de votre fabricant, avec ou sans ouvre-porte
- La marge au plafond, en profondeur et sur le côté le plus étroit, en positif ou en négatif
- La longueur de coupe-froid pour le linteau et les deux jambages
- Le calibre du fil d'après les spires mesurées, et la longueur d'un ressort déformé d'après ses spires
Rien n'est prérempli : les fabricants ne s'entendent pas sur les dégagements, alors vous inscrivez ceux du vôtre. Les indications citent Garaga, Clopay, Amarr et Wayne Dalton, et le DASMA pour les cellules photoélectriques. La fiche montre chaque marge, jamais un verdict.

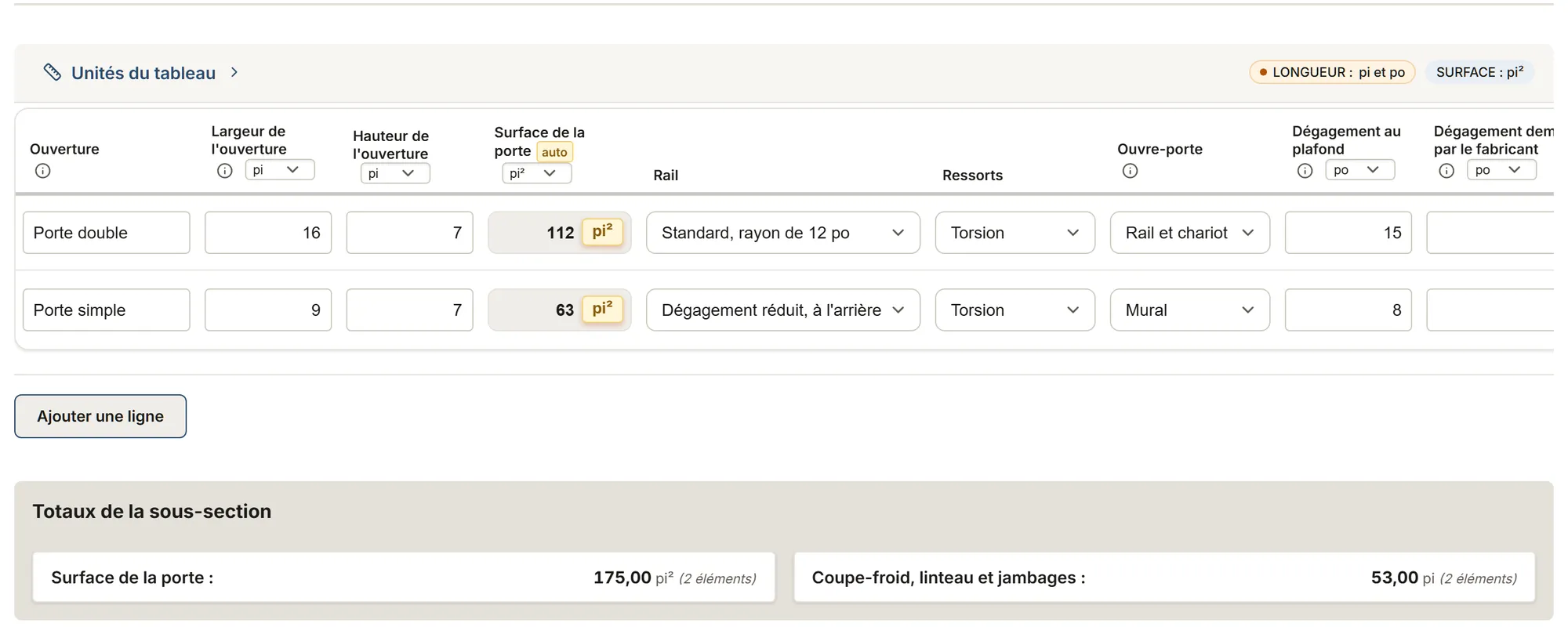

Le modèle de relevé de porte de garage
Pieds et pouces, ou métrique : vous choisissez.
Porte de garage : relevé
Ouverture par ouverture : taille de la porte, dégagement au plafond, profondeur, dégagement latéral, rail, ressorts, ouvre-porte et coupe-froid.
Vous obtenez : Surface de la porte

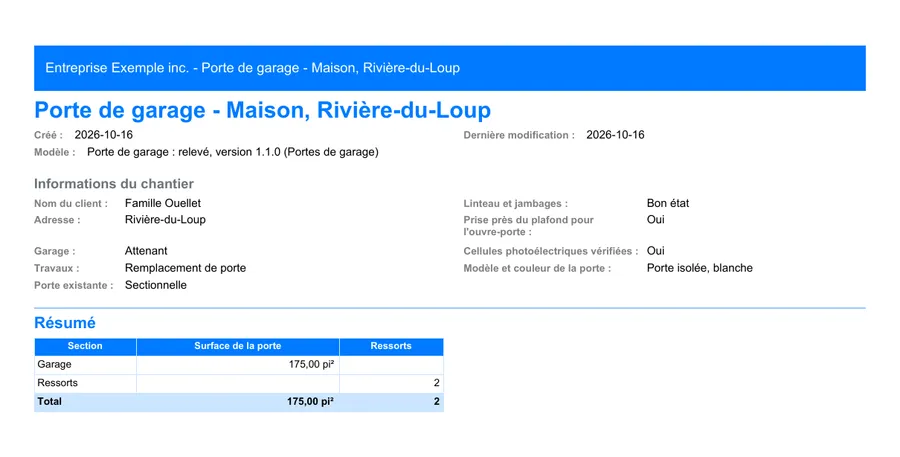

Le rapport, prêt à envoyer
Exportez un PDF pour le client avec les ouvertures, leurs dimensions et les dégagements mesurés, sans les exigences du fabricant ni vos marges, ou l'export interne avec toutes les colonnes.
Foire aux questions
La porte se commande-t-elle à la taille de l'ouverture ?
Oui, selon les fabricants consultés (Garaga, Clopay, Amarr) : une porte de 9 pi sur 7 pi demande une ouverture de 9 pi sur 7 pi. Le relevé note l'ouverture finie, d'un jambage à l'autre et du plancher au linteau.
Pourquoi inscrire moi-même les dégagements ?
Parce que les fabricants ne demandent pas les mêmes : Garaga demande une profondeur égale à la hauteur de la porte plus 24 po (40 po avec un ouvre-porte), Clopay et Amarr plus 18 po. Inscrivez ceux de votre fabricant : l'aide de chaque colonne les cite.
Et si l'espace manque ?
La marge devient négative pour ce dégagement : vous le voyez sur place, avant la commande, et vous pouvez choisir un rail à dégagement réduit ou un ouvre-porte mural, selon votre fabricant.
Plusieurs portes ?
Une ligne par ouverture : la surface des portes et le coupe-froid s'additionnent pour tout le garage.
Et un ressort à remplacer ?
Utilisez la partie Ressorts. DASMA demande quatre mesures : le calibre du fil (mesurez 10 ou 20 spires : dans notre exemple à Rivière-du-Loup, 20 spires font 5 po, soit un fil de 0,250 po, mauve selon la TDS 171), le diamètre intérieur (les cônes portent un numéro : 200 pour 2 po), la longueur déroulée et l'enroulement, à droite ou à gauche. La fiche ne dimensionne pas le ressort : DASMA réserve le remplacement à un technicien formé.
