Thermos : relevé de remplacement
Thermos à remplacer : dimension à commander selon la mesure et la correction du fournisseur, composition, verre, surface et poids.
Sans carte de crédit. Annulable en tout temps.
Pieds et pouces ou métrique : vous choisissez. Un bouton sur la fiche convertit toutes les mesures.
Ce que vous mesurez

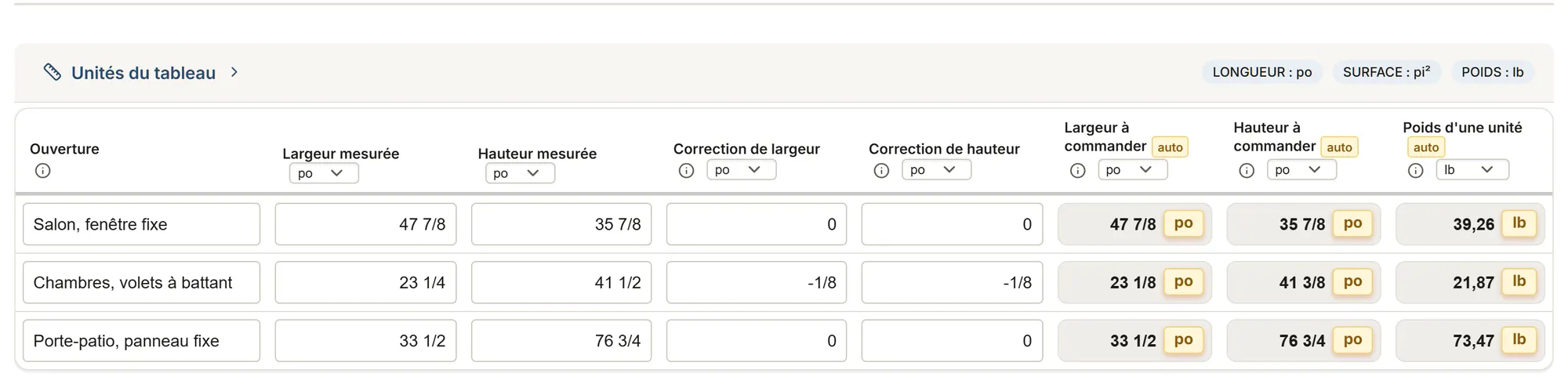

Les tableaux du modèle et leurs colonnes, tels qu'ils s'affichent dans l'application. Les colonnes calculées se remplissent seules pendant la saisie.
Unités scellées
- Ouverture
- Fenêtre ou porteChoix : Battant ou auvent Coulissante À guillotine Fixe Porte-patio Porte d'entrée ou panneau latéral Autre
- Raison du remplacementChoix : Condensation entre les verres Fissuré ou cassé Amélioration Autre
- Mesuré surChoix : L'ancienne unité La feuillure
- Largeur mesurée
- Hauteur mesurée
- Correction de largeur
- Correction de hauteur
- Largeur à commander calculé
- Hauteur à commander calculé
- Épaisseur totale
- Composition
- VerreChoix : Recuit Trempé Feuilleté
- Verre, épaisseurs additionnées
- Unités
- Surface d'une unité calculé
- Surface de verre calculé
- Poids d'une unité calculé
- Notes
À propos de ce modèle
Remplacez les thermos défaillants : chaque ouverture avec la raison du remplacement, la façon de mesurer et la correction de votre fournisseur, la dimension à commander au 1/16 po, la composition et le type de verre (les articles du code cités, la décision vous revient), la surface de verre par composition et le poids de chaque unité.
Guide et sources
Une ligne par unité scellée, ou par groupe d'unités identiques. Avant de noter une unité, assurez-vous qu'elle est défaillante : Cardinal remplace une unité quand la condensation est entre les verres, nettoie d'abord les deux faces pour en être sûr, et ne la remplace jamais pour une condensation côté pièce due à l'humidité intérieure.
Mesurez l'ancienne unité sur ses bords, ou la feuillure une fois les parcloses enlevées, la largeur d'abord et au 1/16 po. Inscrivez la correction que demande votre fournisseur de verre pour cette façon de mesurer : la fiche donne la dimension à commander, la surface de chaque unité et la surface de verre par composition, et le poids de chaque unité pour l'équipe (le verre à 158 lb par pied cube, NGA).
Là où le code exige du verre de sécurité, l'aide cite l'article : CNB 9.6.1.4 au Canada et au Québec, IRC R308.4 aux États-Unis. La décision vous revient, sur place ; la fiche ne la prend pas. Le rapport du client montre les ouvertures, les dimensions à commander, la composition, le verre et la surface ; les mesures, les corrections et les poids restent dans le rapport de votre équipe.
Sources
- CNB 2020, 9.6.1.4 Code
- Cardinal IG01, condensation Données de fabricants
- Cardinal IG10, voile chimique Données de fabricants
- NGA, poids du verre Association professionnelle
- IRC 2021, R308.4 Code
