Fenêtre de sous-sol agrandie : relevé

Fenêtre de sous-sol agrandie : coupe dans la fondation, béton à enlever, ouverture nette et appui, puits de lumière, pierre et excavation.

Essai gratuit de 14 jours Essayer ce modèle

Sans carte de crédit. Annulable en tout temps.

Pieds et pouces ou métrique : vous choisissez. Un bouton sur la fiche convertit toutes les mesures.

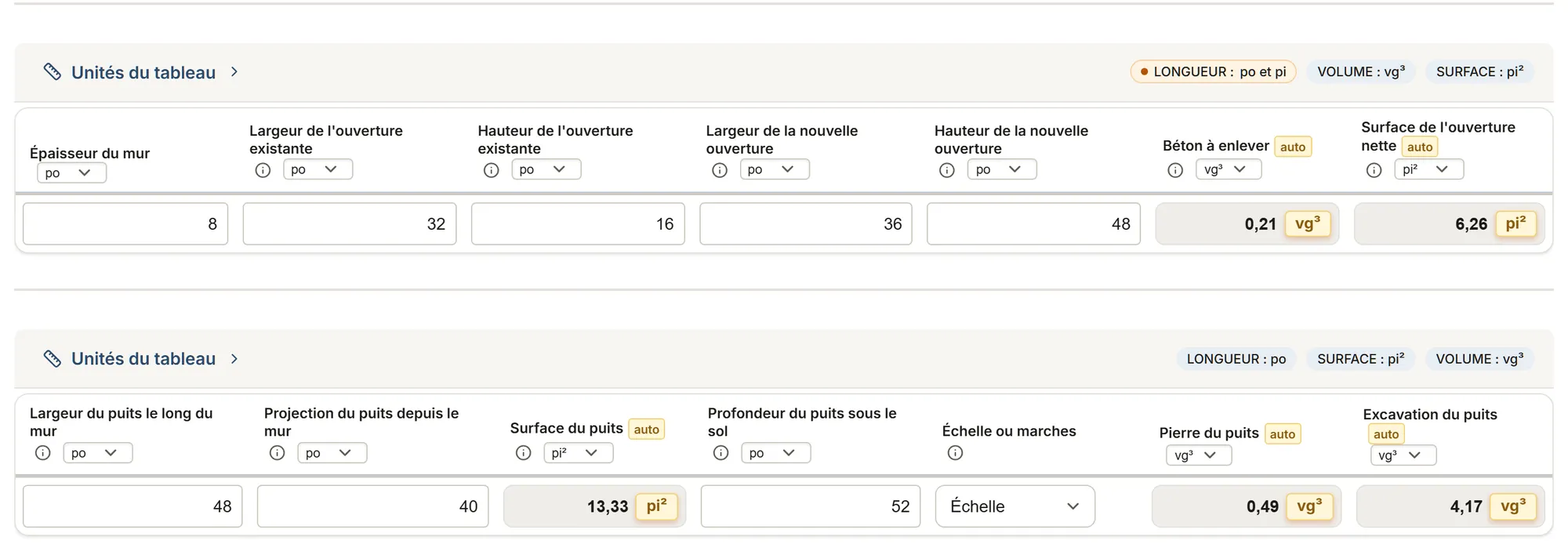

Fenêtre de sous-sol agrandie : relevé : un relevé rempli dans MesuPro — Un relevé fait avec ce modèle, dans l'application.

Ce que vous mesurez

Les tableaux du modèle et leurs colonnes, tels qu'ils s'affichent dans l'application. Les colonnes calculées se remplissent seules pendant la saisie.

Ouvertures

Emplacement
PièceChoix : Chambre Autre pièce finie Sous-sol non fini Autre
MurChoix : Béton coulé Blocs de béton Autre
Épaisseur du mur
Largeur de l'ouverture existante
Hauteur de l'ouverture existante
Largeur de la nouvelle ouverture
Hauteur de la nouvelle ouverture
Béton à enlever calculé
Contour de la nouvelle ouverture calculé
Nouvelle fenêtre (fabricant et modèle)
Largeur de l'ouverture nette
Hauteur de l'ouverture nette
Surface de l'ouverture nette calculé
Hauteur de l'appui au-dessus du plancher
Notes

Puits de lumière

Emplacement
Puits (fabricant et modèle)
Largeur du puits le long du mur
Projection du puits depuis le mur
Surface du puits calculé
Profondeur du puits sous le sol
Échelle ou marchesChoix : Échelle Marches Aucune À vérifier
Pierre au fond
Pierre du puits calculé
Marge d'excavation autour du puits
Excavation du puits calculé
DrainageChoix : Vers le drain de fondation Pierre jusqu'à la semelle Sol bien drainé À vérifier
CouvercleChoix : Aucune S'ouvre de l'intérieur À vérifier
Notes

À propos de ce modèle

Agrandir une fenêtre de sous-sol en ouverture d'évacuation : la coupe dans le mur de fondation et le béton à enlever, l'ouverture nette et l'appui de la nouvelle fenêtre, le puits de lumière, sa pierre et son excavation, avec le CNB, l'IRC, le Québec et l'ACQ cités côte à côte. Jamais un verdict de conformité, jamais un prix.

Guide et sources

Une ligne par ouverture : le mur et son épaisseur, l'ouverture déjà là (s'il y en a une) et la nouvelle à couper, selon l'ouverture brute de la nouvelle fenêtre. La fiche donne le béton à enlever (la nouvelle ouverture moins l'ancienne, sur l'épaisseur du mur) et le contour à scier. L'ouverture nette de la nouvelle fenêtre vient du tableau d'évacuation de son fabricant, grande ouverte (Marvin imprime ses formules) ; la fiche donne sa surface, et l'aide cite les minimums côte à côte : au Canada 0,35 m² sans côté sous 380 mm (CNB 9.9.10.1), aux États-Unis 5,7 pi², 24 po de haut et 20 po de large, l'appui à 44 po au plus (IRC R310). Le Québec exempte un logement giclé ou une aire de plancher qui a une issue donnant directement à l'extérieur. L'ACQ suggère une fenêtre de 1325 x 760 mm (52 x 30 po) pour une chambre au sous-sol.

Une ligne par puits de lumière : sa largeur le long du mur et sa projection donnent sa surface, à comparer aux 760 mm de dégagement devant la fenêtre du CNB et aux 9 pi² et 36 po de l'IRC ; au-delà de 44 po de profondeur, l'IRC demande une échelle ou des marches. La pierre au fond (St. Paul Corrugating : 12 po ; Wellcraft : jusqu'à 4 po sous l'appui) et l'excavation avec votre marge sont comptées. Chaque puits de lumière est drainé jusqu'à la semelle (CNB 9.14.6.3), et un couvercle s'ouvre de l'intérieur (CNB 9.9.10.1.(5)).

La fiche note et cite, elle ne dit jamais qu'une ouverture est conforme : la décision vous revient, ainsi qu'à l'inspecteur, selon le code que votre ville applique. Le rapport du client montre les ouvertures, la fenêtre, son ouverture nette et son appui, et les puits ; le béton, le contour, la pierre et l'excavation restent dans le rapport de votre équipe.

Sources

CNB 2020, 9.9.10.1 CodeCode national du bâtiment, Canada 2020, 9.9.10.1 Fenêtres ou portes pour l'évacuation des chambres, Conseil national de recherches Canada, 2020, vol. 2, p. 9-43, Note p. 9-534. Vérifiée le 14 oct. 2026
Code de construction, modifications de 2025 CodeDécret 437-2025, Règlement modifiant le Code de construction, Gouvernement du Québec (Gazette officielle du Québec), 2025-04-02, en vigueur le 2025-04-17. Vérifiée le 14 oct. 2026
ACQ, FT-9.9.10.1 Association professionnelleACQ, fiche technique FT-9.9.10.1 : fenêtres ou portes pour l'évacuation des chambres, Association de la construction du Québec, août 2019, sur le Code de construction du Québec, chapitre I, Bâtiment 2010. Vérifiée le 15 oct. 2026
CNB 2020, 9.14 CodeCode national du bâtiment, Canada 2020, 9.14 Drainage, Conseil national de recherches Canada, 2020, vol. 2, pp. 9-92 to 9-94 (Québec : Code de construction, chapitre I, en vigueur depuis le 2025-04-17). Vérifiée le 14 oct. 2026
Marvin, formules d'évacuation à guillotine Données de fabricantsMarvin Ultimate Wood Double Hung, architectural detail manual (UWDH-1), Marvin, version 2024.3, 2024-06-24. Vérifiée le 15 oct. 2026
St. Paul Corrugating, puits de lumière Données de fabricantsSt. Paul Corrugating, window well installation guide, St. Paul Corrugating Co. 2022. Vérifiée le 15 oct. 2026
IRC 2021, R310 CodeInternational Residential Code 2021, R310 Emergency Escape and Rescue Openings (as adopted in Colorado), International Code Council (read in a state adoption on UpCodes), 2021. Vérifiée le 14 oct. 2026
Wellcraft 2062, installation Données de fabricantsWellcraft 2062 Series egress window wells, installation instructions, Wellcraft (copy hosted by Architectural Depot), fiche d'installation. Vérifiée le 15 oct. 2026
IRC 2021, R310.4 Code2021 International Residential Code, R310.4 Area wells (as adopted in Colorado), International Code Council (read in a state adoption on UpCodes), 2021, R310.4.1 à R310.4.3. Vérifiée le 15 oct. 2026
