Pour les constructeurs de terrasses et de patios et leurs équipes
Chaque planche, chaque solive et chaque poteau comptés pour votre soumission.
Faites le tour de la terrasse sur votre téléphone : une ligne par surface, par ligne de poutre, par garde-corps et par escalier. MesuPro compte les planches, les solives, les étriers, les fixations, les poteaux, les sacs de béton, les barreaux et les marches selon vos propres valeurs.
Sans carte de crédit. Annulable en tout temps.
Autres relevés à essayer : Pergola : relevé Garde-corps en aluminium et en verre : relevé


Les relevés de terrasse, de pergola et de garde-corps
Pi, po, pi² ou métrique : vous choisissez.
Terrasse : relevé de chantier
Surfaces et planches, solives et fixations, attaches dissimulées, poutres et béton, garde-corps, escaliers avec limons et contremarches, bordure.
Vous obtenez : Surface de la terrasse Rangées de planches Longueur de planches
Pergola : relevé
Une pergola : poteaux selon leur espacement, planches de poutre, chevrons et lattes avec leur longueur, béton et sacs des semelles.
Vous obtenez : Poteaux Planches de poutre Chevrons
Garde-corps en aluminium et en verre : relevé
Les sections de garde-corps et leurs poteaux, la fixation et la structure vue, les escaliers et leur pente, les panneaux de verre, les portillons.
Vous obtenez : Sections Poteaux Longueur le long de la pente
Voir aussi : Aménagement paysager
Relevé de mesures de chantier : un seul formulaire pour chaque équipe
Ce que vous notez sur place
Voir la liste (10)
- Chaque surface : sa longueur, sa profondeur, sa hauteur et sa fixation (lambourde ou autoportante)
- Le revêtement : la largeur des planches, leur espacement, la longueur achetée et vos pertes
- Les solives : leur dimension, leur entraxe, les étriers et les fixations par croisement
- Les poutres, les poteaux et les fondations : espacement, diamètre et profondeur
- Les garde-corps : type, longueur, hauteur, poteaux et barreaux
- Les escaliers : hauteur totale, giron, largeur et limons, les planches par marche et par contremarche, les vis à chaque limon
- Le composite : la surface couverte par une boîte d'attaches dissimulées, la bordure et ses rangées de vis
- Pour une pergola : sa longueur et sa largeur, sa fixation, les lignes de poutres et les espacements des poteaux, des chevrons et des lattes selon les plans, et ses semelles
- Pour un garde-corps en aluminium ou en verre : chaque section, sa hauteur au-dessus du sol, la fixation des poteaux et la structure vue, les escaliers, les panneaux de verre et les portillons
- Pour un remplacement de planches : chaque groupe de planches, le revêtement et les dimensions, les planches et leur longueur, la fixation, les solives dessous telles que vues, l'agencement et la cause

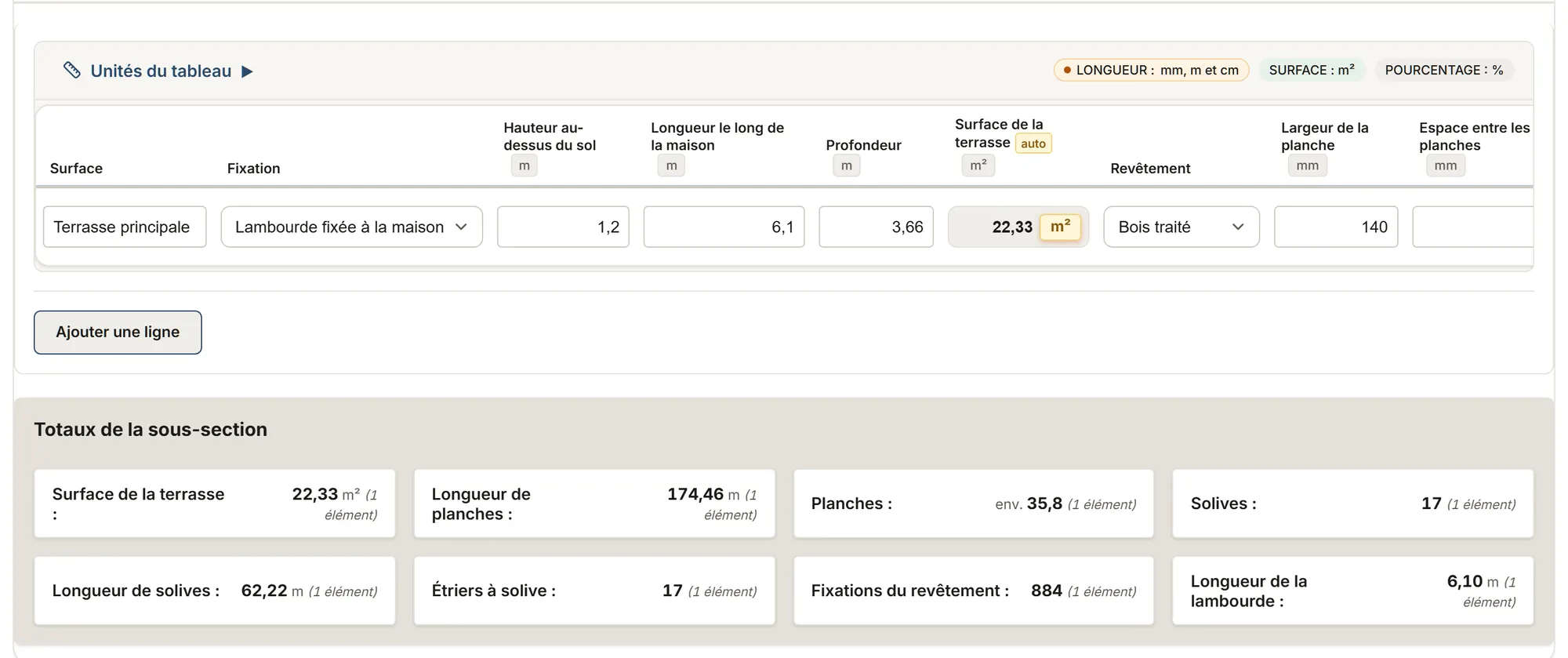

Ce que MesuPro calcule pour vous
Voir la liste (10)
- La surface par type de revêtement
- Les rangées et la longueur de planches, puis les planches à acheter, arrondies à la planche
- Les solives, les étriers et les fixations du revêtement
- Les poteaux, le béton par fondation et les sacs à acheter
- Les poteaux de garde-corps, les barreaux, les marches et les limons
- Le giron total, la longueur des limons le long de la pente, les planches de marche et de contremarche, les vis d'escalier
- Les boîtes d'attaches dissimulées, les planches de bordure et leurs vis, arrondies une seule fois
- Pour une pergola : les poteaux, les planches de poutre, les chevrons et les lattes avec leur longueur, et les sacs de béton des semelles
- Pour un garde-corps : les sections et les poteaux selon l'espacement du produit choisi, la pente et la longueur des escaliers, la surface de verre
- Pour le remplacement de planches : les planches et la longueur à remplacer par matériau
Aucune portée, aucun entraxe ni aucune perte n'est fourni d'avance : ce sont les vôtres. Les tableaux de portées et les règles sur les garde-corps et les escaliers sont cités dans l'aide du relevé ; vérifiez aussi le règlement de votre ville.
Calculateur de terrasse : gratuit, sans compte

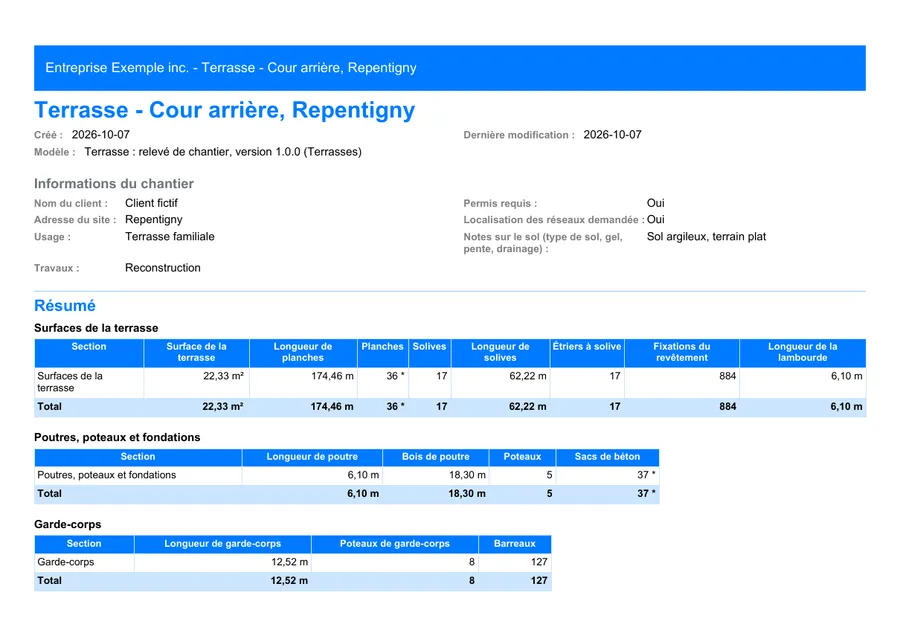

Le rapport, en PDF ou en Excel
Exportez le relevé en PDF avec vos photos pour le client, ou en Excel pour reprendre les quantités dans votre soumission.

Foire aux questions
Le relevé choisit-il la dimension des solives ?
Non : vous choisissez la dimension et l'entraxe. L'aide cite les tableaux de portées à consulter. Le relevé compte les solives, les étriers et les fixations.
Combien de planches acheter ?
Selon la largeur de vos planches, leur espacement, vos pertes et la longueur que vous achetez. Le total est arrondi à la planche supérieure.
Et un escalier en composite ?
Le relevé donne le giron total, la longueur des limons et les planches. Dans notre exemple à Repentigny, 48 po de hauteur à 7 3/4 po au plus donnent 7 contremarches et 6 marches de 11 1/4 po, un giron total de 67 1/2 po et des limons de 6,9 pi le long de la pente. Pour des marches en composite, chaque fabricant fixe l'espacement des limons : 12 po chez Fiberon, 9 po chez Deckorators, 9 ou 10 po chez TimberTech selon la collection ; l'aide les cite.
Et les garde-corps ?
Un tableau à part pour la longueur, la hauteur, les poteaux et les barreaux. L'aide cite les hauteurs et les ouvertures exigées.
Et une pergola ?
Prenez le relevé de pergola. Dans notre exemple à Lévis, une pergola de 16 x 12 pi au-dessus de la terrasse, à deux lignes de poutres avec des poteaux aux 14 pi (l'exemple de Heartland), demande 6 poteaux, 4 planches de poutre de 18 pi, 14 chevrons de 14 pi aux 16 po et 15 lattes aux 12 po ; ses 6 semelles de 10 po sur 36 po prennent 20 sacs de 30 kg (Quikrete). La pergola du patio, ancrée dans la dalle, ajoute 4 poteaux, 9 chevrons et 10 lattes. Les dimensions et les espacements viennent des plans ou de la trousse : le relevé ne dimensionne rien. Vérifiez le permis auprès de la ville.
Et un garde-corps en aluminium ou en verre à remplacer ?
Prenez le relevé de garde-corps : une ligne par section, avec sa longueur, la hauteur au-dessus du sol et l'espacement des poteaux du produit choisi. Dans notre exemple à Verdun, le balcon d'un triplex à 11 pi 6 po du sol a un devant de 14 pi et deux côtés de 5 pi fixés au mur : à 68 3/4 po au plus entre les poteaux, le relevé compte 5 sections et 4 poteaux. Les panneaux de verre font 61 pi², et l'escalier extérieur, 138 po de hauteur sur 165 po d'étendue, une pente de 0,84 et 17,93 pi le long de la pente.
Quelle hauteur et quel verre pour un garde-corps ?
Le relevé note la hauteur et le verre, sans les juger : il cite le CNB 2020. Un garde-corps est exigé si la dénivellation dépasse 600 mm (9.8.8.1), d'au moins 1 070 mm, ou 900 mm pour un garde-corps extérieur d'un seul logement à au plus 1 800 mm du sol (9.8.8.3), et ses panneaux vitrés sont en verre de sécurité trempé ou feuilleté selon CAN/CGSB-12.1 (9.8.8.7). Au Québec, c'est le chapitre I du Code de construction. Dans l'exemple, la hauteur demandée est de 42 1/8 po (1 070 mm).
Et quelques planches à remplacer ?
Utilisez la partie Remplacement de planches du relevé de terrasse : une ligne par groupe de planches, le revêtement, les dimensions, les planches et leur longueur, la fixation et les solives dessous telles que vues. Dans notre exemple, 6 planches de bois traité de 12 pi font 72 pi à remplacer, vissées en surface. Le relevé demande si les planches neuves s'agenceront, sans jamais le promettre.
Essayez MesuPro sur votre prochain chantier.
Essai gratuit de 14 joursSans carte de crédit. Annulable en tout temps.
