Fenêtres et portes : relevé de remplacement
Fenêtres et portes d'une maison, pièce par pièce : type de remplacement, trois mesures et la plus petite retenue, équerrage, profondeur, charnières et vitrage.
Sans carte de crédit. Annulable en tout temps.
Pieds et pouces ou métrique : vous choisissez. Un bouton sur la fiche convertit toutes les mesures.
Ce que vous mesurez

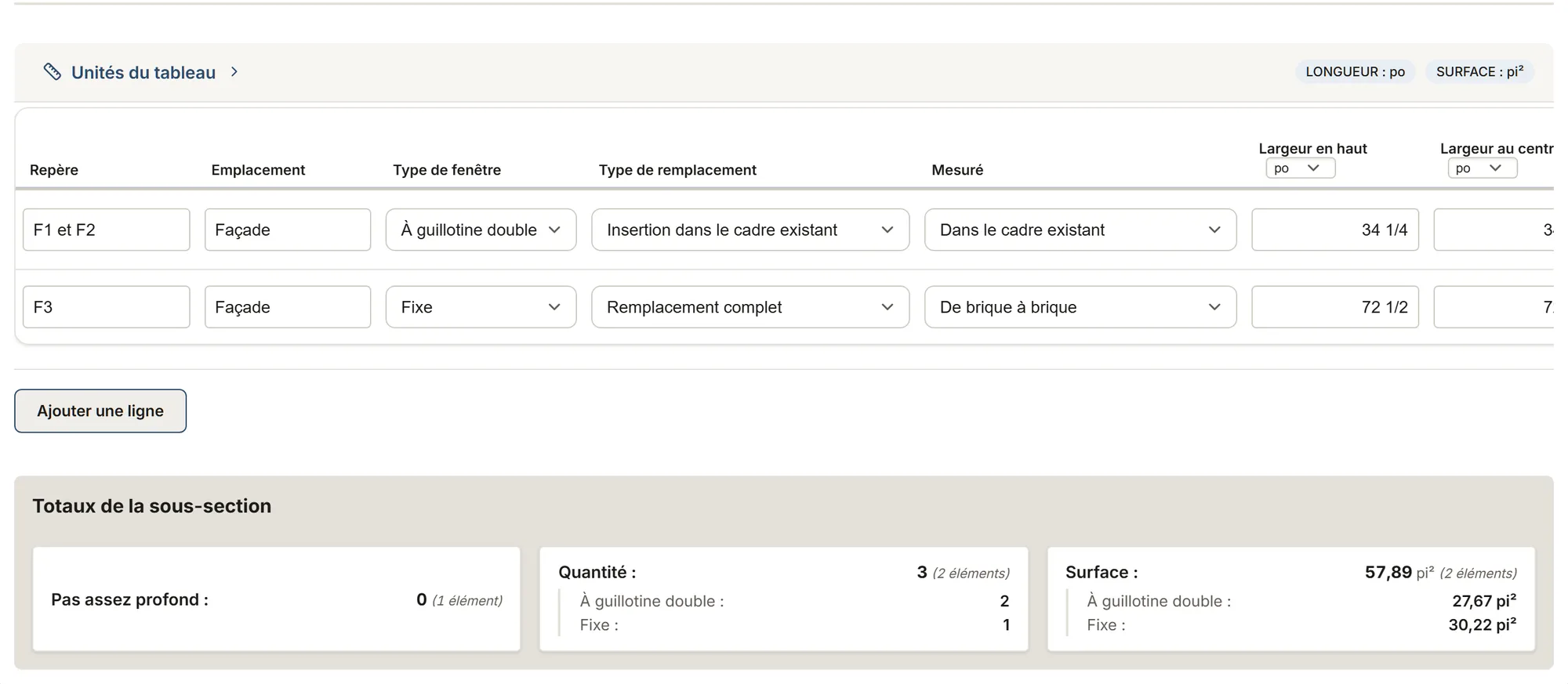

Les tableaux du modèle et leurs colonnes, tels qu'ils s'affichent dans l'application. Les colonnes calculées se remplissent seules pendant la saisie.
Fenêtres
- Repère
- Emplacement
- Type de fenêtreChoix : À battants À auvent Basculante À guillotine simple À guillotine double Coulissante Fixe En baie ou arquée Combinaison Autre
- Type de remplacementChoix : Insertion dans le cadre existant Remplacement complet Complet avec ailette de clouage Ailette affleurante sur l'ancien cadre Châssis seulement
- MesuréChoix : Dans le cadre existant Ouverture brute À l'extérieur du cadre De brique à brique Entre les moulures en J À l'extérieur de la moulure à brique
- Largeur en haut
- Largeur au centre
- Largeur en bas
- Hauteur à gauche
- Hauteur au centre
- Hauteur à droite
- Largeur retenue (la plus petite) calculé
- Hauteur retenue (la plus petite) calculé
- Écart des mesures calculé
- Diagonale 1
- Diagonale 2
- Écart d'équerrage calculé
- Profondeur entre les arrêts
- Profondeur minimale du produit
- Pas assez profond calculé
- Angle de l'appui (degrés)
- Épaisseur du mur
- Finition extérieureChoix : Garder les moulures Nouvelle moulure à brique Recouvrement d'aluminium Nouvelles moulures Calfeutrage seulement
- Finition intérieureChoix : Garder le chambranle Nouveau chambranle Extensions de montant Nouvelle tablette Retour en gypse
- Cadre existantChoix : Bois Vinyle Aluminium Acier Fibre de verre Autre
- Vitrage vouluChoix : Double Triple Faible émissivité Argon Trempé Feuilleté Givré ou opaque Carrelages
- Endroit à verre de sécuritéChoix : Oui Non À vérifier
- Fenêtre de chambreChoix : Oui Non
- Ouverture dégagée, largeur
- Ouverture dégagée, hauteur
- Surface dégagée calculé
- Bas de l'ouverture au-dessus du plancher
- Hauteur au-dessus du sol extérieur
- Limiteur d'ouvertureChoix : Voulu Non voulu À vérifier
- Produit et série
- Quantité
- Pouces unis calculé
- Surface calculé
- Notes
Portes extérieures
- Repère
- Emplacement
- Type de porteChoix : Porte d'entrée Porte d'entrée double Porte-patio coulissante Porte-fenêtre à battants Porte de service Contre-porte Autre
- Ce qu'on remplaceChoix : Panneau de porte seulement Bloc-porte Ensemble avec panneaux latéraux ou imposte Porte-patio complète
- MesuréChoix : Ouverture brute À l'extérieur du cadre De brique à brique Panneau existant
- Largeur en haut
- Largeur au centre
- Largeur en bas
- Hauteur à gauche
- Hauteur au centre
- Hauteur à droite
- Largeur d'ouverture retenue calculé
- Hauteur d'ouverture retenue calculé
- Profondeur du cadre (épaisseur du mur)
- Panneau existant, largeur
- Panneau existant, hauteur
- Panneaux latérauxChoix : Aucun Un à gauche Un à droite Deux
- Largeur d'un panneau latéral
- Hauteur de l'imposte
- Charnières vues de l'extérieurChoix : À gauche À droite
- OuvertureChoix : Vers l'intérieur Vers l'extérieur
- Panneaux vus de l'extérieurChoix : OX XO OXO XOX OXXO Autre
- Vitrage de la porteChoix : Opaque (sans verre) Au plus la moitié Plus de la moitié
- Matériau existantChoix : Bois Acier Fibre de verre Aluminium Vinyle Autre
- Finition extérieureChoix : Garder les moulures Nouvelle moulure à brique Recouvrement d'aluminium Nouvelles moulures Calfeutrage seulement
- Produit et série
- Portes
- Notes
À propos de ce modèle
Mesurez chaque fenêtre et chaque porte extérieure, pièce par pièce, avant de commander leur remplacement : le type de remplacement, trois largeurs et trois hauteurs dont la plus petite est retenue, l'équerrage, la profondeur et l'angle de l'appui, les finitions, le côté des charnières, le sens d'ouverture, les panneaux latéraux et l'imposte, les notes sur le vitrage et les fenêtres de chambre, et les dimensions retenues pour votre commande.
Guide et sources
Faites une section par pièce (« Ajouter une pièce ») et mesurez chaque fenêtre et chaque porte, même quand deux se ressemblent, avec un ruban d'acier, au 1/8 po près ; vous pouvez taper « 34 1/8 ». Le formulaire de mesure et les règles de commande de votre fabricant passent toujours en premier : les chiffres des indications sont ce que plusieurs fabricants publient, pas une règle.
Choisissez d'abord le type de remplacement. Une fenêtre d'insertion entre dans l'ancien cadre : il doit être sain, d'équerre, d'aplomb et de niveau, avec assez de profondeur entre les arrêts (3 1/4 po chez plusieurs fabricants). Un remplacement complet retire l'ancienne fenêtre jusqu'à l'ouverture brute. Notez où vous avez mesuré : dans le cadre, l'ouverture brute, de brique à brique ou entre les moulures en J.
Mesurez trois largeurs (en haut, au centre, en bas) et trois hauteurs (à gauche, au centre, à droite). La fiche garde la plus petite, la dimension pour votre commande : la plupart des fabricants en retirent leur propre déduction, alors la fiche n'en prend aucune. Ne mesurez jamais à partir des arrêts, des parcloses ou des coupe-froid. Des mesures très différentes, ou des diagonales qui diffèrent, méritent un deuxième regard.
Portes : retirez le chambranle, mesurez l'ouverture brute de la même façon, et la profondeur du cadre sans la moulure à brique. Notez le côté des charnières vu de l'extérieur et si la porte ouvre vers l'intérieur ou vers l'extérieur ; pour une porte-patio, quels panneaux ouvrent, vus de l'extérieur.
Les fenêtres de chambre, le verre de sécurité et les fenêtres hautes par rapport au sol ont des règles dans le code. La fiche note ce que vous voyez (l'ouverture dégagée, les hauteurs, l'endroit du vitrage) pour que votre fournisseur ou l'autorité puisse vérifier ; elle ne tranche jamais. Le rapport de votre client montre chaque fenêtre et chaque porte avec sa dimension ; les mesures restent dans le rapport de votre équipe.
Aux États-Unis, les maisons construites avant 1978 relèvent de la règle de l'EPA sur le plomb pour le remplacement de fenêtres. Au Canada, les maisons construites avant 1960 contiennent probablement de la peinture au plomb. Les vieux calfeutrants et mastics peuvent contenir de l'amiante : faites-les analyser avant de les retirer.
Sources
- Jeld-Wen, guide de dimensions Données de fabricants
- Jeld-Wen Canada, guide de dimensions (fenêtres à revêtement) Données de fabricants
- CNB 2020, 9.6.1.4 Code
- CNB 2020, 9.9.10.1 Code
- Code de construction, modifications de 2025 Code
- CNB 2020, 9.8.8.1 Code
- Santé Canada, peinture au plomb Gouvernement
- ENERGY STAR Canada, fenêtres et portes v5.0 Gouvernement
- CNB 2020, tableau 9.36.2.7.-A Code
- Andersen, comment mesurer Données de fabricants
- Marvin, mesure de la fenêtre d'insertion Elevate Données de fabricants
- Marvin, mesure de l'ouverture brute Données de fabricants
- Isothermic, guide de mesure Données de fabricants
- Marvin, mesure de remplacement Essential Données de fabricants
- Jeld-Wen, guide de mesure Données de fabricants
- Masonite, mesure d'une porte extérieure Données de fabricants
- NFRC, étiquette Association professionnelle
- Pella, comment mesurer Données de fabricants
- Pella, conseils de mesure Données de fabricants
- IRC 2021, R308.4 Code
- IRC 2021, R310 Code
- IRC 2021, R312.2 Code
- Pouces unis (prix des fournisseurs) Repère approximatif
- Lowe's, guide de la porte prémontée Repère approximatif
- Harvey, mesure d'une porte-patio Données de fabricants
- ENERGY STAR É.-U. v7.0, portes Gouvernement
- EPA (RRP), 40 CFR 745 Gouvernement
- EPA, amiante dans le calfeutrant de fenêtre Gouvernement
- ENERGY STAR É.-U. v7.0, fenêtres Gouvernement
- ENERGY STAR É.-U. v7.0, lettre d'accompagnement Gouvernement
