Pose de pellicule pour fenêtres
Pellicule pour une maison ou un petit bâtiment : fenêtres, puits de lumière et portes vitrées, surface par type, ancrage de la pellicule de sécurité.
Sans carte de crédit. Annulable en tout temps.
Pieds et pouces ou métrique : vous choisissez. Un bouton du relevé convertit toutes les mesures.


Ce que vous mesurez
Les tableaux du relevé et leurs colonnes, tels qu'ils s'affichent dans l'application. Les colonnes calculées se remplissent seules pendant la saisie.

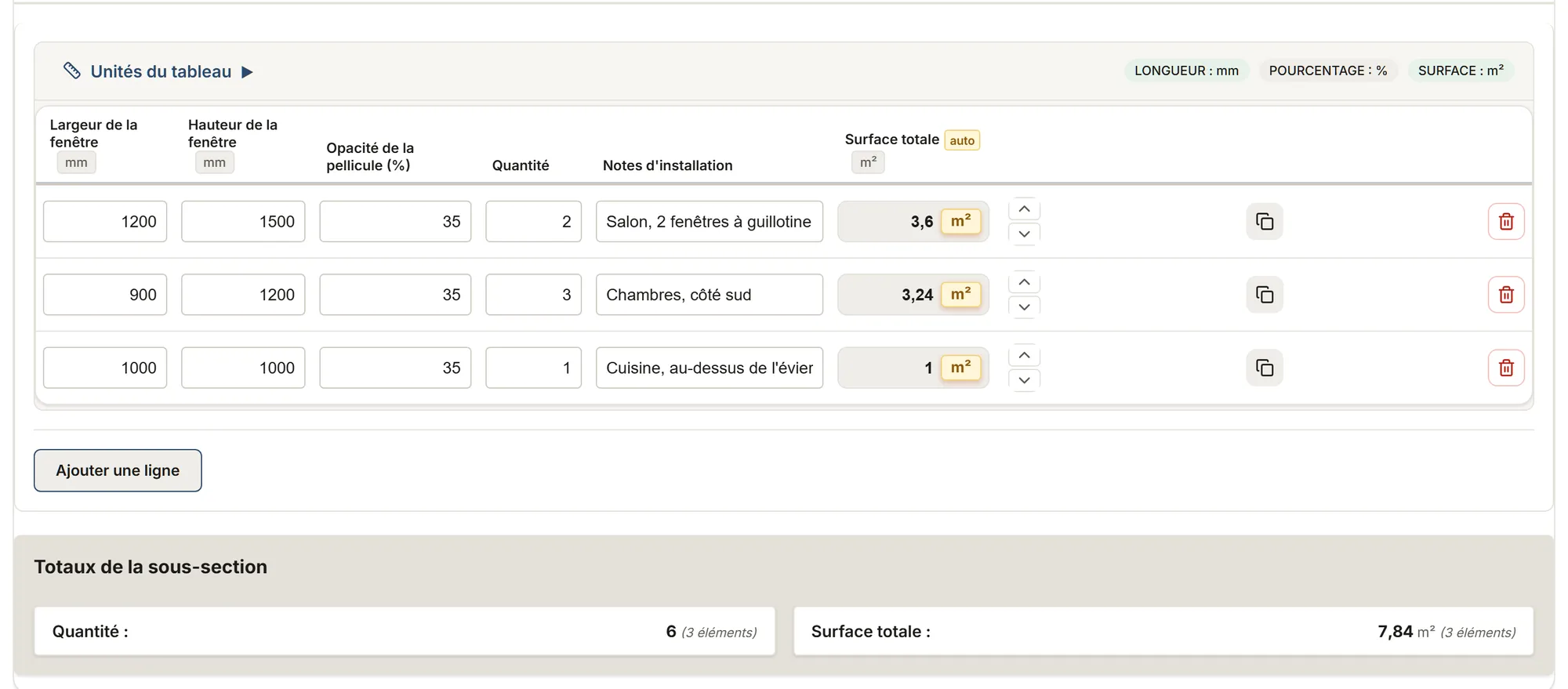

Mesures des fenêtres
- Largeur de la fenêtre
- Hauteur de la fenêtre
- Opacité de la pellicule (%)
- Quantité
- Notes d'installation
- Surface totale calculé
- Produit de pellicule
- Transmission lumineuse (%)
- Surface d'un carreau calculé
- Carreaux de plus de 40 pi² (3,7 m²) calculé
Puits de lumière et vitrages horizontaux
- Largeur du vitrage
- Longueur du vitrage
- Opacité de la pellicule (%)
- Quantité
- Notes d'installation
- Surface totale calculé
- Produit de pellicule
- Transmission lumineuse (%)
- Surface d'un carreau calculé
- Carreaux de plus de 40 pi² (3,7 m²) calculé
Portes vitrées et cloisons
- Largeur du vitrage
- Hauteur du vitrage
- Opacité de la pellicule (%)
- Quantité
- Notes d'installation
- Surface totale calculé
- Produit de pellicule
- Transmission lumineuse (%)
- Surface d'un carreau calculé
- Carreaux de plus de 40 pi² (3,7 m²) calculé
Ancrage de la pellicule de sécurité
- Ouverture
- PoseChoix : Daylight (en deçà du cadre) Bord à bord Mécanique, barre et couvre-joint Mécanique, joint adhésif Au scellant
- Carreaux
- Largeur du vitrage
- Hauteur du vitrage
- Côtés de la largeur ancrés
- Côtés de la hauteur ancrés
- Longueur ancrée calculé
- Épaisseur du verre
- CadreChoix : Aluminium Acier Bois Vinyle Autre
- État du cadreChoix : Sain Joint usé ou lâche Cadre à réparer
- Notes
Voyez ces tableaux calculer avec vos propres mesures, sans compte.
Essayer ce relevéAutres relevés : Fenêtres et pellicule
Fenêtres et portes : relevé de remplacement
Fenêtres et portes d'une maison, pièce par pièce : type de remplacement, trois mesures et la plus petite retenue, équerrage, profondeur, charnières et vitrage.
Vous obtenez : Surface
Fenêtres : relevé de bâtiment commercial
Un gabarit de relevé de fenêtres : une section par façade, une ligne par ouverture, la surface vitrée et le périmètre par façade et pour l'immeuble.
Vous obtenez : Surface de l'ouverture Périmètre à calfeutrer
Pellicule pour fenêtres commerciales
Pellicule pour immeubles de plusieurs étages, étage par étage : surface de verre, produit et éléments linéaires.
Vous obtenez : Surface du verre Surface totale Carreaux de plus de 40 pi²
À propos de ce relevé
Mesurez chaque fenêtre et obtenez la surface de pellicule à poser.
Guide et sources
Lire le guide et les sources
Mesurez le vitrage visible de chaque carreau (l'ouverture de jour), pas le cadre. La pellicule est coupée un peu plus grande, puis taillée sur place en laissant environ 1,5 mm au bord.
Notez sur chaque ligne le produit de pellicule, tel que nommé sur la fiche technique du fabricant, et sa transmission de la lumière visible, la part de lumière qu'elle laisse passer.
Notez pour chaque carreau : verre simple ou scellé ; recuit, semi-trempé, trempé (cherchez la marque gravée dans un coin ; sans marque, vérifiez le type de verre avant la pose), feuilleté ou armé ; clair, teinté ou réfléchissant ; et la couche à faible émissivité, s'il y en a une. Sa face varie d'une fenêtre à l'autre : vérifiez la compatibilité selon les conditions de garantie du fabricant du verre ou de la pellicule.
À défaut des consignes du fabricant de la pellicule, l'IWFA déconseille une pellicule solaire sur un verre scellé recuit de plus de 40 pi² (3,7 m²) ou un verre simple recuit de plus de 100 pi² (9,3 m²). Un verre épais, teinté ou ombragé en partie demande aussi une vérification avant la pose.
La pellicule vient en rouleaux de 36 à 72 po de large sur 100 pi. Les garanties dépendent de la pellicule et de son usage : suivez les règles de pose du fabricant de la pellicule pour la conserver.
L'ancrage de la pellicule de sécurité a sa propre partie, une ligne par sorte d'ouverture : la pose (l'IWFA nomme la pose « daylight », bord à bord, mécanique avec une barre et un couvre-joint ou un joint adhésif, et au scellant, le cordon d'au moins 3/16 po sur la pellicule et le cadre), les carreaux, la largeur et la hauteur du verre, les côtés de la largeur et de la hauteur ancrés, donc la longueur ancrée, l'épaisseur du verre, le cadre et son état. L'IWFA précise qu'un verre trempé demande plus qu'une pose « daylight » pour rester dans son cadre, laisse les pellicules de sécurité épaisses hors de son guide et confie le choix des produits à un professionnel compétent en sécurité. La fiche note ; elle ne promet aucune résistance.
Sources
- CAN/CGSB-12.1 payant Norme
- IWFA, guide sécurité Association professionnelle
- IWFA, inspection visuelle Association professionnelle
- IWFA, guide solaire avancé Association professionnelle
- IWFA, guide de contrôle solaire Association professionnelle
- CPSC 16 CFR 1201 Gouvernement
