Thermopompe murale : relevé d'installation

À propos de ce modèle

Faites le relevé d'une maison pour une thermopompe murale, unité par unité : la pièce, le type et la capacité, la longueur des conduites et la hauteur selon les limites du fabricant, le frigorigène additionnel au-delà de la précharge, le condensat et les percements, ainsi que l'emplacement, l'installation et les dégagements de l'unité extérieure.

Guide et sources

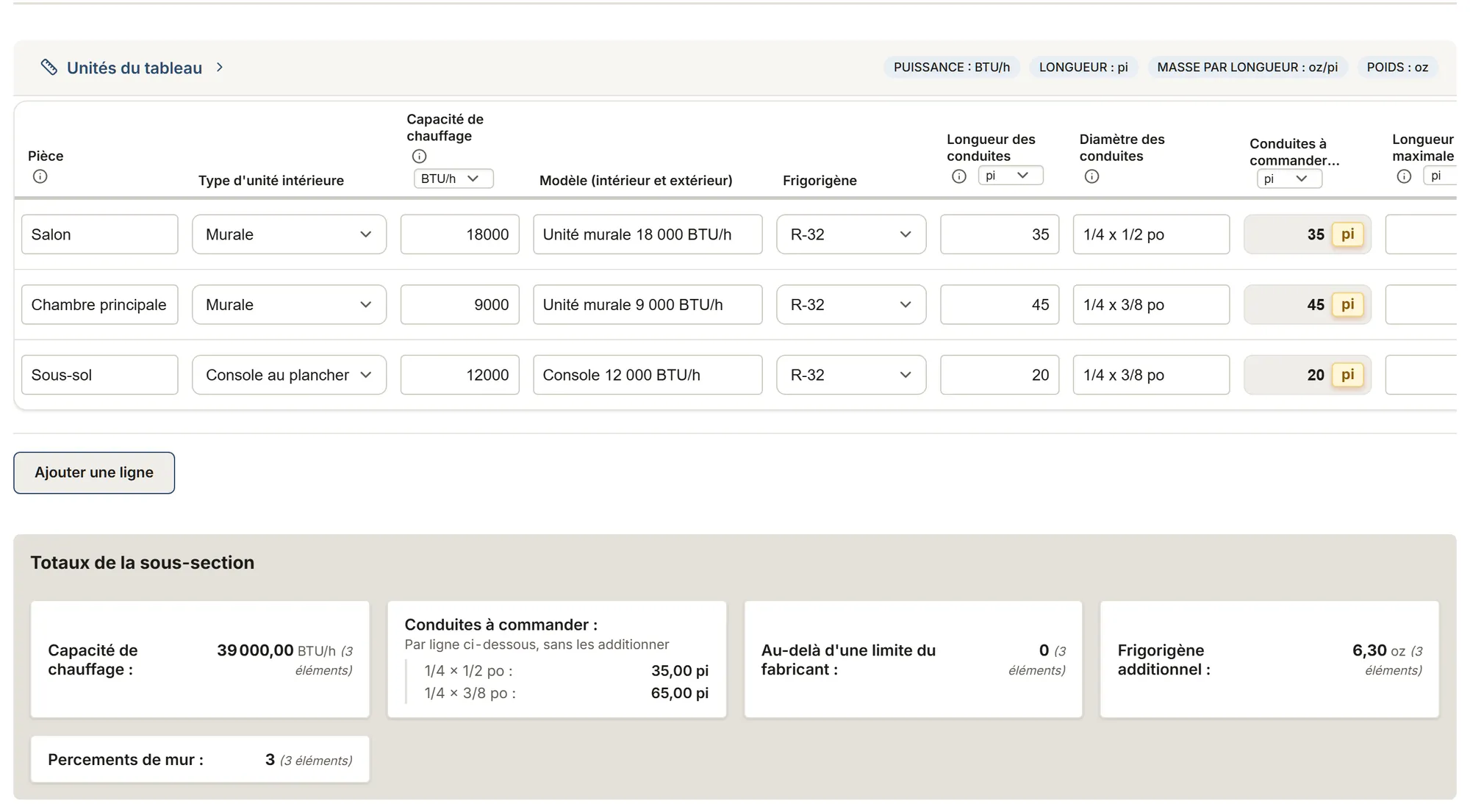

Une ligne par unité intérieure : la pièce, le type d'unité, sa capacité de chauffage et le modèle, puis le parcours des conduites jusqu'à l'unité extérieure et la hauteur entre les unités. Les chiffres des indications viennent des manuels d'installation de plusieurs fabricants ; le manuel du modèle installé passe toujours d'abord.

Limites et frigorigène : inscrivez la longueur et la hauteur maximales et la longueur préchargée selon le manuel du modèle, avec sa charge additionnelle par longueur (par exemple 0,21 oz/pi ou 20 g/m). La fiche signale les lignes au-delà d'une limite et donne le frigorigène à ajouter au-delà de la précharge, par frigorigène. La personne qui manipule le frigorigène détient un certificat H au Québec ou la certification de l'article 608 de l'EPA aux États-Unis ; la fiche note la quantité et le nom, elle ne fait ni la charge ni aucune certification.

Unité extérieure : notez son emplacement, son installation et si les dégagements et la neige ont été vérifiés selon son manuel (les fabricants demandent un auvent ou un support surélevé là où la neige est abondante). Les conduites sont totalisées par diamètre pour la commande.

Programmes : au Québec, LogisVert verse une aide par 1 000 BTU/h de capacité de chauffage à -8 °C, plus élevée pour un appareil ENERGY STAR climat froid ; vérifiez le guide de participation en vigueur. Le rapport du client montre chaque unité, sa pièce, sa capacité et ses conduites ; les limites et le frigorigène restent dans le rapport de votre équipe.

Sources

• Hydro-Québec, LogisVert GouvernementLogisVert, clientèle résidentielle (aide financière pour les thermopompes), Hydro-Québec, guide de participation, version 1.10 (2026-09-15). Vérifiée le 15 oct. 2026
• Québec, halocarbures GouvernementHalocarbures au Québec : certificat de qualification environnementale (H), FAQ du ministère et registres, Gouvernement du Québec et ministère de l'Environnement (MELCCFP), pages Web consultées le 2026-10-15. Vérifiée le 15 oct. 2026
• ENERGY STAR GouvernementENERGY STAR air-source heat pumps: key product criteria, US EPA ENERGY STAR, critères en vigueur. Vérifiée le 15 oct. 2026
• Daikin FTXB/FTKB, installation Données de fabricantsDaikin FTXB/FTKB and RXB/RKB split series installation manual, Daikin, manuel consulté le 2026-10-15 (édition révisée). Vérifiée le 15 oct. 2026
• Mitsubishi MSZ-FS, installation Données de fabricantsMitsubishi Electric MSZ-FS06/09/12/15/18NA installation manual, Mitsubishi Electric (manual hosted by a retailer), manuel consulté le 2026-10-15. Vérifiée le 15 oct. 2026
• Carrier Hiwall, installation Données de fabricantsCarrier Hiwall QHE-4L installation manual, Carrier, 2021-10. Vérifiée le 15 oct. 2026
• LG Art Cool Deluxe R32, ingénierie Données de fabricantsLG R32 single-zone Art Cool Deluxe wall-mounted engineering manual, LG Electronics U.S.A. EM_SZ_Art_Cool_Deluxe_R32_02_26. Vérifiée le 15 oct. 2026
• LG Hyper R32, installation Données de fabricantsLG R32 split Hyper (SL-SR) installation manual, LG Electronics U.S.A. MFL72153505 (2024-10-21). Vérifiée le 15 oct. 2026
• EPA des États-Unis, article 608 GouvernementSection 608 technician certification requirements, US Environmental Protection Agency, page Web consultée le 2026-10-15. Vérifiée le 15 oct. 2026
