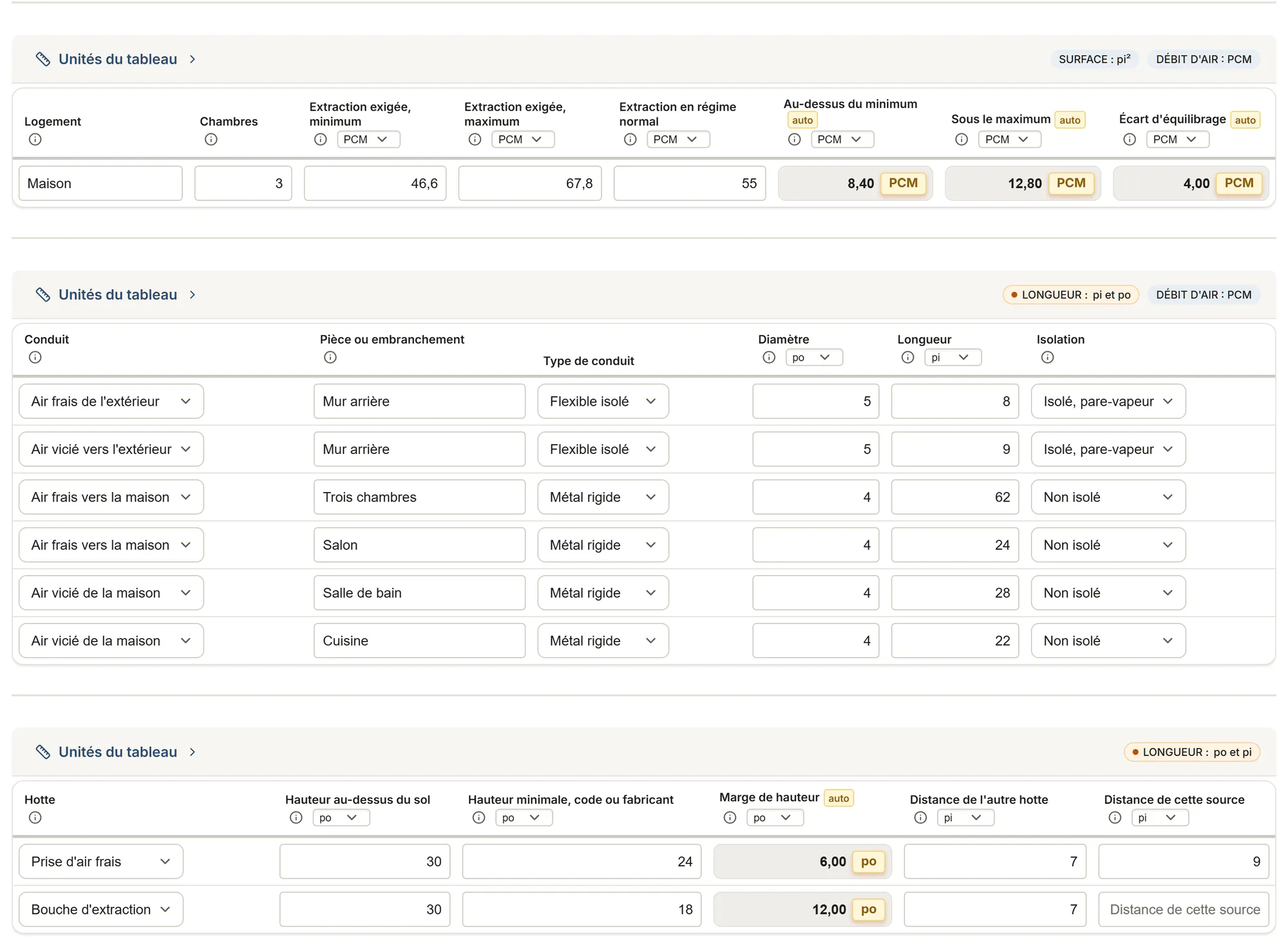

Échangeur d'air (VRC/VRE) : relevé d'installation

À propos de ce modèle

Avant de poser un VRC ou un VRE : l'extraction que le code exige selon les chambres (tableau 9.32.3.3 du CNB, ou le débit de l'IRC calculé selon la superficie), les débits en régime normal et à haute vitesse avec leurs marges et l'équilibrage, les conduits totalisés par conduit, et la hauteur et les distances de chaque hotte extérieure.

Guide et sources

Une ligne par échangeur d'air, un VRC ou un VRE. Comptez les chambres et inscrivez l'extraction exigée selon le code qui s'applique : au Canada, le tableau 9.32.3.3 du CNB (3 chambres : 22 à 32 L/s, 46,6 à 67,8 PCM) ; aux États-Unis, le débit de l'IRC que la fiche calcule à partir de la superficie et des chambres (équation 15-1), un minimum seulement. Vérifiez l'édition que votre province, votre État ou votre ville applique. L'extraction en régime normal montre alors sa marge à chaque bout, jamais un verdict.

L'équilibrage : Venmar lit l'extraction, puis l'air frais, à haute vitesse, aux prises de pression de l'appareil, et le considère équilibré à ±10 PCM ; le CNB demande la mise en service du fabricant, équilibrage compris. Chaque conduit s'additionne par conduit : Venmar n'exige pas d'équilibrage si le côté air vicié (de la maison et vers l'extérieur) et le côté air frais totalisent à 50 pi ou moins l'un de l'autre, sauf si le code local l'exige.

Les hottes extérieures : la hauteur de chaque ouverture au-dessus du sol, la distance entre les deux hottes et celle de la source de contamination la plus proche. CNB 9.32.3.13 : une prise d'air à au moins 450 mm (17 3/4 po) du sol ou de la neige prévue, et à 1 800 mm des évents de gaz et des tuyaux de remplissage de mazout ; Venmar : les hottes à 6 pi l'une de l'autre et à 18 po du sol ; l'IRC : une bouche d'extraction à 10 pi d'une prise d'air mécanique. Le rapport du client montre les appareils, les débits, les conduits et les hottes ; les exigences et les marges restent dans le rapport de votre équipe.

Sources

• Venmar, guide d'installation Constructo 1.0 Données de fabricantsInstallation guide for Venmar AVS units, Constructo 1.0 HRV and Constructo 1.0 ERV, Venmar Ventilation (guide hébergé par un éditeur du bâtiment), 06010A rév. 13, p. 4 à 15. Vérifiée le 16 oct. 2026
• CNB 2020, 9.32.3 CodeCode national du bâtiment, Canada 2020, 9.32.3 Ventilation mécanique (tableau 9.32.3.3, conduits, ventilateurs récupérateurs de chaleur, prises d'air extérieur et bouches d'extraction), Conseil national de recherches Canada, 2020, vol. 2, p. 9-226 à 9-238 (Québec : Code de construction, chapitre I, en vigueur depuis le 2025-04-17). Vérifiée le 16 oct. 2026
• Venmar, fiche Constructo 1.0 VRC Données de fabricantsAVS Constructo 1.0 HRV product sheet, Venmar Ventilation (fiche hébergée par un éditeur du bâtiment), fiche de produit no 91047 (12/07). Vérifiée le 16 oct. 2026
• IRC 2021, M1505 CodeInternational Residential Code 2021, M1504.3 Exhaust openings and M1505.4 Whole-house mechanical ventilation (as adopted in Colorado), International Code Council (lu dans une adoption d'État sur UpCodes ; l'équation 15-1 dans le résumé de l'IRC 2021 de la Ville de Scottsdale), 2021, M1504.3, M1505.4.3 (équation 15-1) et M1505.4.4. Vérifiée le 16 oct. 2026
