CVC : charge thermique et conduits
Surfaces et charges approximatives des pièces (BTU, tonnage), débit de conception, tronçons de conduits et équipements, avec les coûts.
Sans carte de crédit. Annulable en tout temps.
Pieds et pouces ou métrique : vous choisissez. Un bouton du relevé convertit toutes les mesures.


Ce que vous mesurez
Les tableaux du relevé et leurs colonnes, tels qu'ils s'affichent dans l'application. Les colonnes calculées se remplissent seules pendant la saisie.

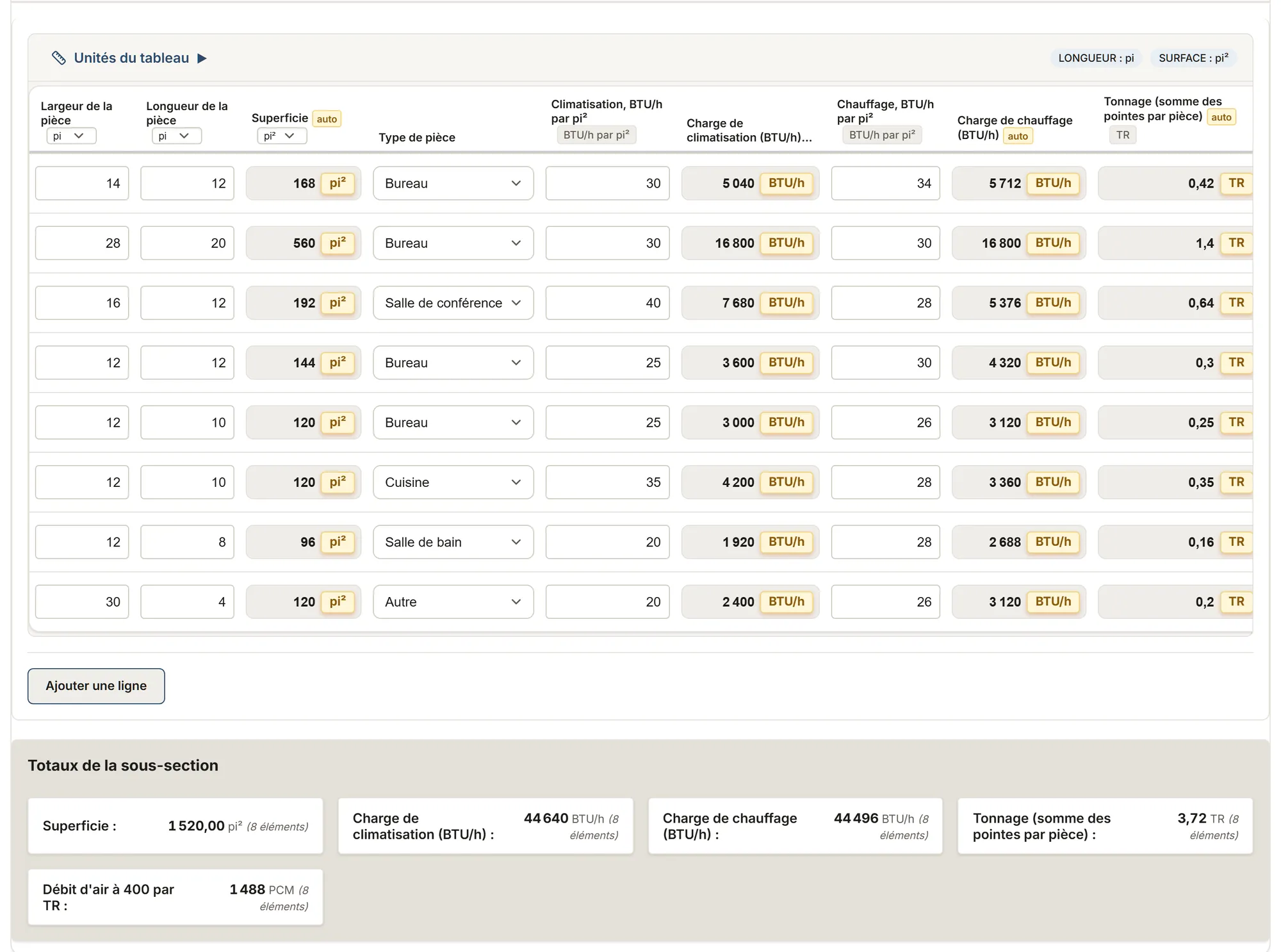

Charge par pièce
- Largeur de la pièce
- Longueur de la pièce
- Superficie calculé
- Type de pièceChoix : Salon Chambre Cuisine Salle de bain Bureau Salle de conférence Surface de vente Entreposage Salle mécanique Salle des serveurs Autre
- Longueur de mur extérieur
- Surface des fenêtres et portes vitrées
- Orientation des fenêtres principalesChoix : Nord Est Sud Ouest Plusieurs
- Plafond sous l'entretoit ou le toitChoix : Oui Non
- Climatisation, règle empirique (BTU/h par pi²)
- Estimation de climatisation (BTU/h) calculé
- Chauffage, règle empirique (BTU/h par pi²)
- Estimation de chauffage (BTU/h) calculé
- Tonnage (somme des pointes par pièce) calculé
- Débit de conception
- Remarques
Mesures des conduits
- Longueur du conduit
- Diamètre (conduit rond)
- Largeur (conduit rectangulaire)
- Hauteur (conduit rectangulaire)
- Débit du conduit
- Vitesse de l'air dans le conduit calculé
- Coût des matériaux par pied linéaire
- Coût total des matériaux calculé
- Coût de main-d'œuvre par pied linéaire
- Coût total de main-d'œuvre calculé
- Coût total des conduits calculé
- Remarques
Équipement et composants
- Type d'équipement/composantChoix : Unité de traitement d'air Condenseur Thermopompe Fournaise Unité de toit (monobloc) Thermopompe murale VRC (échangeur d'air) Extraction Éléments chauffants d'appoint Thermostat Diffuseur/grille Grille de retour Registre Filtre Humidificateur Lampe UV Adaptateur de base de toit Levage (camion-grue) Démantèlement Tuyauterie frigorifique Pompe à condensat Électricité Autre
- Dimension/modèle
- Capacité aux conditions de calcul
- SEER2
- EER2
- HSPF2
- AFUE
- COP à -15 °C (5 °F)
- Quantité
- Coût unitaire
- Coût total calculé
- Heures d'installation (total de la ligne)
- Remarques
Voyez ces tableaux calculer avec vos propres mesures, sans compte.
Essayer ce relevéAutres relevés : Chauffage et climatisation
Thermopompe murale : relevé d'installation
Une thermopompe murale, unité par unité : capacité, conduites et hauteur selon le manuel, frigorigène additionnel et unité extérieure.
Vous obtenez : Conduites à commander
Entretien CVC : visite saisonnière
La visite d'entretien, appareil par appareil : hausse de température, pressions, sous-refroidissement et surchauffe, filtres, CO ; conduits et sécheuse.
Vous obtenez : Surface intérieure à nettoyer
Échangeur d'air (VRC/VRE) : relevé d'installation
L'échangeur d'air avant la pose : l'extraction exigée selon les chambres, les débits et l'équilibrage, les conduits et les hottes extérieures.
À propos de ce relevé
Superficies des pièces, estimations sommaires de climatisation et de chauffage (BTU/h, tonnage), débit de conception, conduits et équipements, avec les coûts, ainsi que la ventilation, les conditions de calcul, l'équipement existant et les services.
Guide et sources
Lire le guide et les sources
Mesurez chaque pièce d'un mur à l'autre et notez ses murs extérieurs, ses fenêtres (surface et orientation) et si son plafond est sous l'entretoit : ce sont les données d'un calcul de charge pièce par pièce, selon CSA F280 au Canada ou ACCA Manual J aux États-Unis, que les codes exigent pour dimensionner l'équipement. Les colonnes BTU/h par pi² ne donnent qu'une estimation : dans les maisons récentes, les charges calculées tournent souvent entre 7 et 19 BTU/h par pi², loin des anciennes règles de 25 à 35.
Notez l'enveloppe (isolation, type de fenêtres, étanchéité à l'air mesurée par infiltrométrie) puis, une fois le calcul fait, la perte et le gain de chaleur de calcul et qui les a calculés. Inscrivez le débit de conception de chaque pièce selon le rapport pièce par pièce du concepteur (manuel D d'ACCA aux États-Unis, norme CSA F280 au Canada) : le débit de 400 PCM par TR souvent cité est une valeur usuelle, plutôt 350 dans une maison efficace, et la fiche ne calcule aucun débit.
Pour un nouvel appareil, les réfrigérants actuels sont le R-454B et le R-32 ; le R-22 ne concerne que les appareils existants. Les rendements minimaux sont des nombres : SEER2, HSPF2 et AFUE (Règlement de 2016 sur l'efficacité énergétique au Canada, DOE aux États-Unis).
Températures de calcul : choisissez l'unité, puis saisissez la température sèche d'hiver et les températures sèche et mouillée d'été du lieu. Au Canada, prenez les valeurs de janvier 2,5 % et de juillet 2,5 % du Code national du bâtiment (division B, annexe C), comme CSA F280 ; aux États-Unis, les valeurs 99 % chauffage et 1 % climatisation du tableau 1A d'ACCA Manual J ou du manuel ASHRAE. Une température sans unité ne se lit pas : choisissez toujours °C ou °F.
Sources
- CSA F280-12 payant Norme
- CNB 2020, 9.33 Code
- RNCan, guide de dimensionnement des thermopompes Gouvernement
- Règlement de 2016 sur l'efficacité énergétique Gouvernement
- ENERGY STAR Gouvernement
- Hydro-Québec, LogisVert Gouvernement
- Code de construction du Québec, partie 11 Code
- CNB 2020, 9.32 Code
- RSACHH (Canada) Gouvernement
- Manuel ASHRAE, données climatiques payant Norme
- ACCA Manual J payant Norme
- ACCA, Manual J et règles empiriques Repère approximatif
- DOE (É.-U.), dimensionnement CVC Gouvernement
- ACCA Manual D payant Norme
- ACCA Manual S Norme
- 10 CFR 430.32 (US DOE) Gouvernement
- ASHRAE 62.2 payant Norme
- EPA (É.-U.), retrait des HCFC Gouvernement
- EPA (É.-U.), Technology Transitions Gouvernement
- US EPA, MERV Gouvernement
