Plancher chauffant : relevé

À propos de ce modèle

Pièce par pièce : la surface du plancher et la surface chauffée selon les dégagements du fabricant, les rouleaux ou feuilles de membrane par produit, les câbles avec la surface qu'ils couvrent selon le tableau du fabricant, le thermostat et le circuit tels que notés.

Guide et sources

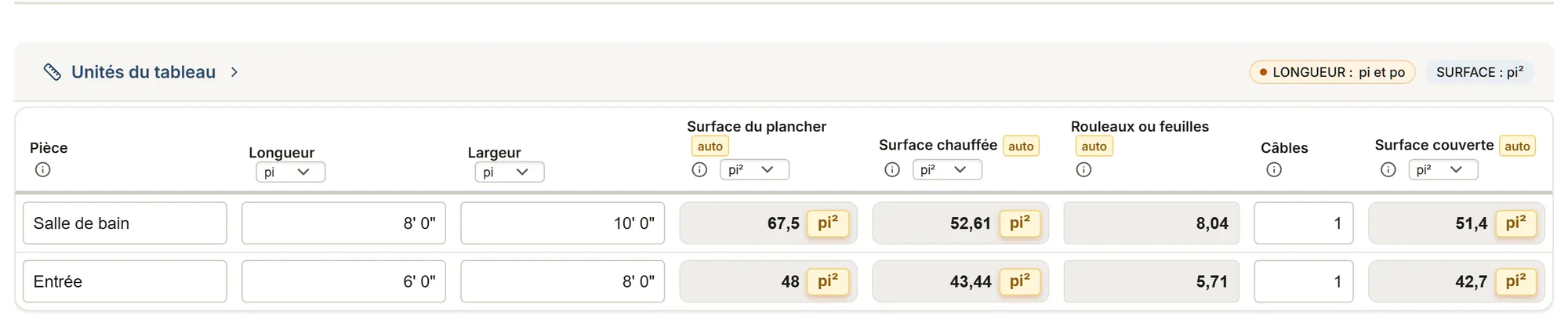

Une ligne par pièce chauffée : sa longueur et sa largeur, et ce que le revêtement ne couvre pas (armoires, îlots, baignoire), donnent la surface du plancher, que la membrane couvre. Inscrivez le dégagement le long des murs et ce qui reste sans chauffage dans le plancher, selon le fabricant (Schluter DITRA-HEAT : 2 po des murs et des armoires fixes, 7 po de l'axe d'un drain de toilette, 4 po des drains et des bouches d'air, 8 po des sources de chaleur ; jamais sous un meuble-lavabo sans espace d'air dessous) : la fiche donne la surface chauffée pour laquelle le câble est choisi.

La membrane : inscrivez la surface que couvre un rouleau ou une feuille, selon la fiche technique (Schluter : rouleau de 134,5 pi², feuille de 8,4 pi²) ; les rouleaux ou les feuilles s'additionnent par produit et s'arrondissent une seule fois. Le câble : inscrivez son modèle, sa longueur et la surface qu'il couvre à votre espacement, selon le tableau du fabricant (Schluter DHE HK 120 51 : 169,8 pi, 51,4 pi² à 3 plots ; nVent NUHEAT N1C050 : 188 pi, 50 pi² à 3 po), et leur nombre ; la fiche montre la surface couverte et sa différence avec la surface chauffée. Le câble ne se coupe pas : le choix du câble vous revient.

Un relevé, jamais une conception : aucune charge n'est calculée et rien n'est jugé. Le raccordement, le circuit et le câblage du thermostat sont des travaux d'électricité. Au Québec, la RBQ demande une licence comportant la sous-catégorie 16 (Entrepreneur en électricité), et la CMEQ qualifie ces entrepreneurs ; Schluter demande une personne qualifiée selon le Code canadien de l'électricité ou le National Electrical Code ; aux États-Unis, vérifiez ce que votre État ou votre ville exige. Le rapport du client montre les pièces, les surfaces, la membrane et les câbles ; les dégagements, les chiffres des tableaux et la différence restent dans le rapport de votre équipe.

Sources

• Schluter, manuel DITRA-HEAT Données de fabricantsSchluter-DITRA-HEAT, manuel d'installation, Schluter-Systems, 10/2025. Vérifiée le 16 oct. 2026
• Schluter, fiche DITRA-HEAT Données de fabricantsSchluter-DITRA-HEAT, fiche technique, Schluter-Systems, PDF de 2026. Vérifiée le 16 oct. 2026
• RBQ, licence en électricité GouvernementLicence : électricité (Régie du bâtiment du Québec), Régie du bâtiment du Québec, page en vigueur. Vérifiée le 16 oct. 2026
• nVent, fiche NUHEAT Cable Données de fabricantsnVent NUHEAT Cable, fiche technique, nVent, NUHEAT-DS-H60112-Cable-EN-2204. Vérifiée le 16 oct. 2026
