Lignage de stationnement : relevé

À propos de ce modèle

Faites le tour d'un stationnement avant le lignage : les cases par type, angle et état, les lignes par sorte et couleur avec la peinture qu'elles demandent, les pochoirs et symboles, les bordures et butées, et le nombre de cases pour personnes handicapées que votre règlement demande, inscrit par vous.

Guide et sources

Faites le tour du stationnement avec le plan s'il existe. Ne tenez pas l'ancien tracé pour acquis : comparez-le au plan et aux règles de votre municipalité. Donnez une sous-section à chaque zone (« Ajouter une zone »).

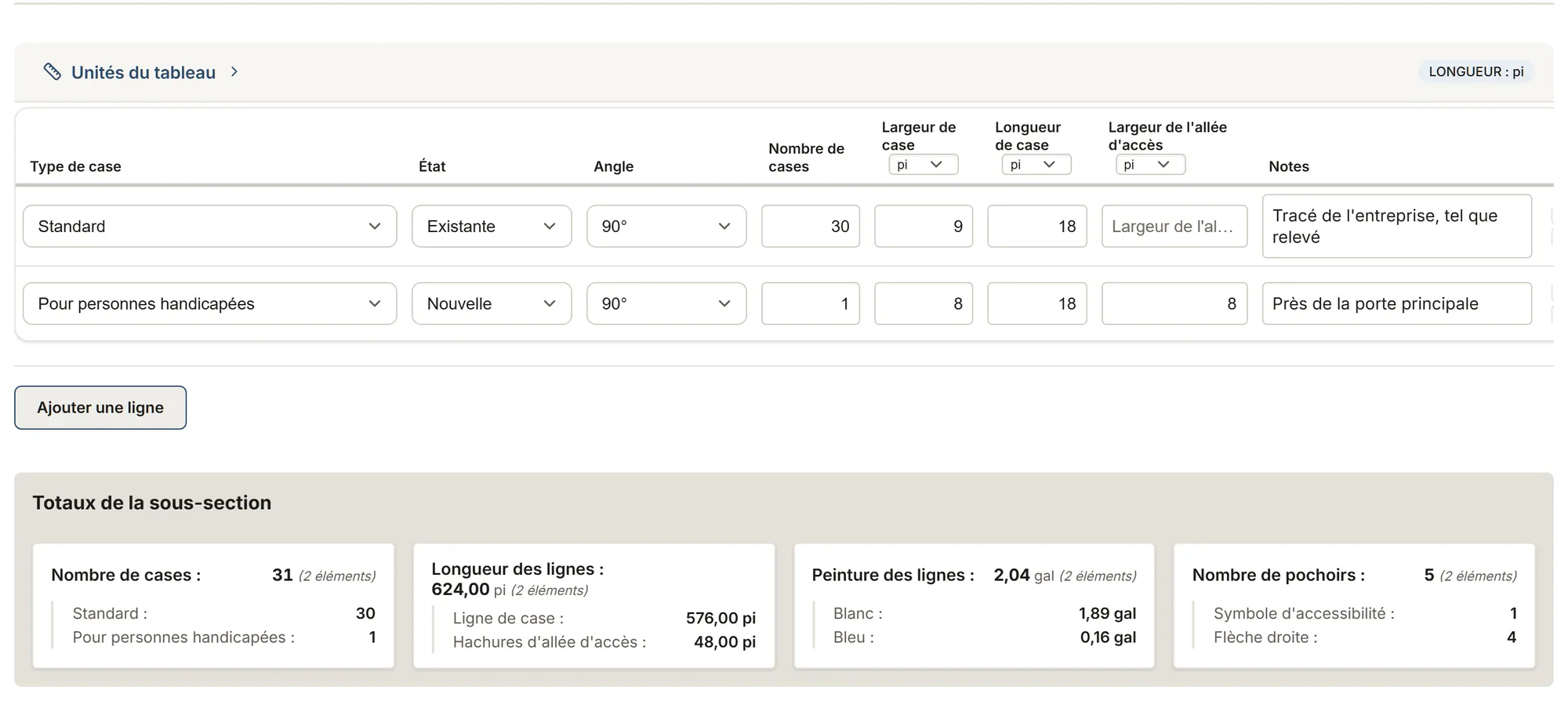

Sous Cases, comptez les cases par type, angle et état (existante, nouvelle, à effacer) avec leur largeur et leur longueur. La taille des cases, les couleurs et le nombre de cases pour personnes handicapées sont fixés par le règlement municipal : l'aide cite des exemples, jamais une règle unique, et vous inscrivez le nombre que votre règlement demande. Ce relevé décrit ce qui existe et ce qui est prévu ; ce n'est pas une vérification du stationnement selon les règles.

Sous Lignes, une ligne par sorte de ligne et par couleur : le nombre de lignes et la longueur d'une ligne donnent la longueur ; la largeur, le nombre de couches, l'épaisseur humide de la fiche technique et vos pertes donnent la peinture (le MTQ compte 48 L par km de ligne de 120 mm). Comptez les pochoirs par symbole avec leur surface peinte, et mesurez les bordures, les îlots et les butées à peindre. La peinture est totalisée par couleur dans chaque onglet.

Rien n'est prérempli sauf une couche : l'épaisseur, le séchage et les températures viennent de la fiche technique de la peinture, qui a toujours priorité. Si le stationnement est aussi scellé, ajoutez au même projet le relevé Scellant d'asphalte.

Sources

• Ville de Québec, R.V.Q. 1400 GouvernementR.V.Q. 1400, Règlement d'harmonisation sur l'urbanisme, Ville de Québec, codification administrative à jour au 2026-10-05. Vérifiée le 14 oct. 2026
• Laval, CDU-1 GouvernementCode de l'urbanisme (CDU-1), Ville de Laval, version du 2026-06-08. Vérifiée le 14 oct. 2026
• Gatineau, règlement de zonage 532-2020 GouvernementRèglement de zonage numéro 532-2020, Ville de Gatineau, compilation administrative au 2026-09-02. Vérifiée le 14 oct. 2026
• Code de construction du Québec, 3.8.3.4 CodeRèglement modifiant le Code de construction (décret 437-2025) : chapitre I, Bâtiment, CNB 2020 modifié Québec, 3.8.2.5, 3.8.3.4 et 3.8.3.9, Gouvernement du Québec (Gazette officielle du Québec), décret 437-2025, G.O. Partie 2, 2025-04-02, en vigueur le 2025-04-17. Vérifiée le 14 oct. 2026
• MTQ, manuel de marquage routier GouvernementManuel technique sur le marquage routier, Ministère des Transports du Québec, édition 2019. Vérifiée le 14 oct. 2026
• Ennis, peinture de marquage à l'eau Données de fabricantsWaterborne Traffic Paint, 172-238 White and 172-239 Lead Free Yellow, technical data sheet, Ennis Traffic Safety Solutions (hébergé par Peintures MF), non daté, mis en ligne en 2019-04. Vérifiée le 14 oct. 2026
• Ontario, Règl. 191/11 GouvernementO. Reg. 191/11, Integrated Accessibility Standards, ss. 80.32 to 80.39 (off-street parking), Gouvernement de l'Ontario, last amended by O. Reg. 69/26. Vérifiée le 14 oct. 2026
• CNB 2020, 3.2.5.6 et A-3.8.2.5 CodeCode national du bâtiment, Canada 2020, 3.2.5.6 Conception des voies d'accès et note A-3.8.2.5 Aires de stationnement, Conseil national de recherches Canada, 2020 (publié en 2022). Vérifiée le 14 oct. 2026
• Sherwin-Williams SetFast Données de fabricantsSetFast Waterborne Traffic Marking Paint (red, blue, black), product data sheet, Sherwin-Williams, 07/2021. Vérifiée le 14 oct. 2026
• Portland Zoning Code 33.266 GouvernementPortland Zoning Code, Chapter 33.266 Parking, Loading, and Transportation and Parking Demand Management, City of Portland, 2025-01-01. Vérifiée le 14 oct. 2026
• San Diego Municipal Code 142.0560 GouvernementSan Diego Municipal Code § 142.0560, Development and Design Regulations for Parking Facilities, City of San Diego, 2026-09. Vérifiée le 14 oct. 2026
• NYC Zoning Resolution 25-62 GouvernementZoning Resolution 25-62, Size and Location of Spaces, NYC Department of City Planning, last amended 2024-12-05. Vérifiée le 14 oct. 2026
• ADA 2010, 208 and 502 Code2010 ADA Standards for Accessible Design, 208 Parking spaces and 502 Parking spaces, US Department of Justice, 2010-09-15. Vérifiée le 14 oct. 2026
• MUTCD 11th edition GouvernementManual on Uniform Traffic Control Devices for Streets and Highways, 11th Edition, Parts 1 and 3, Federal Highway Administration, 11th edition, December 2023. Vérifiée le 14 oct. 2026
• SealMaster, TTP-1952b Données de fabricantsTTP-1952b Traffic Paint, SMT-243, SealMaster, revised 2020-06-26. Vérifiée le 14 oct. 2026
• SWARCO 1140 Données de fabricants1140 Series Waterborne Acrylic Traffic Paint, product data sheet, SWARCO (hosted by Transline), rev. 12/23. Vérifiée le 14 oct. 2026
• Rust-Oleum 2300 striping Données de fabricantsRust-Oleum 2300 System Traffic Zone Striping Enamel, technical data RO-23, Rust-Oleum Corporation, form GDH-1134, rev. 031224. Vérifiée le 14 oct. 2026
• FHWA SHS, ISA marking GouvernementStandard Highway Signs, Pavement Markings chapter: International Symbol of Accessibility parking space marking, Federal Highway Administration, 2004 edition. Vérifiée le 14 oct. 2026
• SealMaster, striping guide Données de fabricantsHow to Stripe a Parking Lot for Clean, Professional Results, SealMaster, 2026-09-01. Vérifiée le 14 oct. 2026
