Toiture métallique : relevé

À propos de ce modèle

Mesurez une toiture en tôle versant par versant avant de commander : les panneaux de chaque versant selon la largeur couverte, la longueur à commander avec le débord, les vis, les lattes, la sous-couche, les garde-neige, les moulures et les solins en pièces, et les pénétrations.

Guide et sources

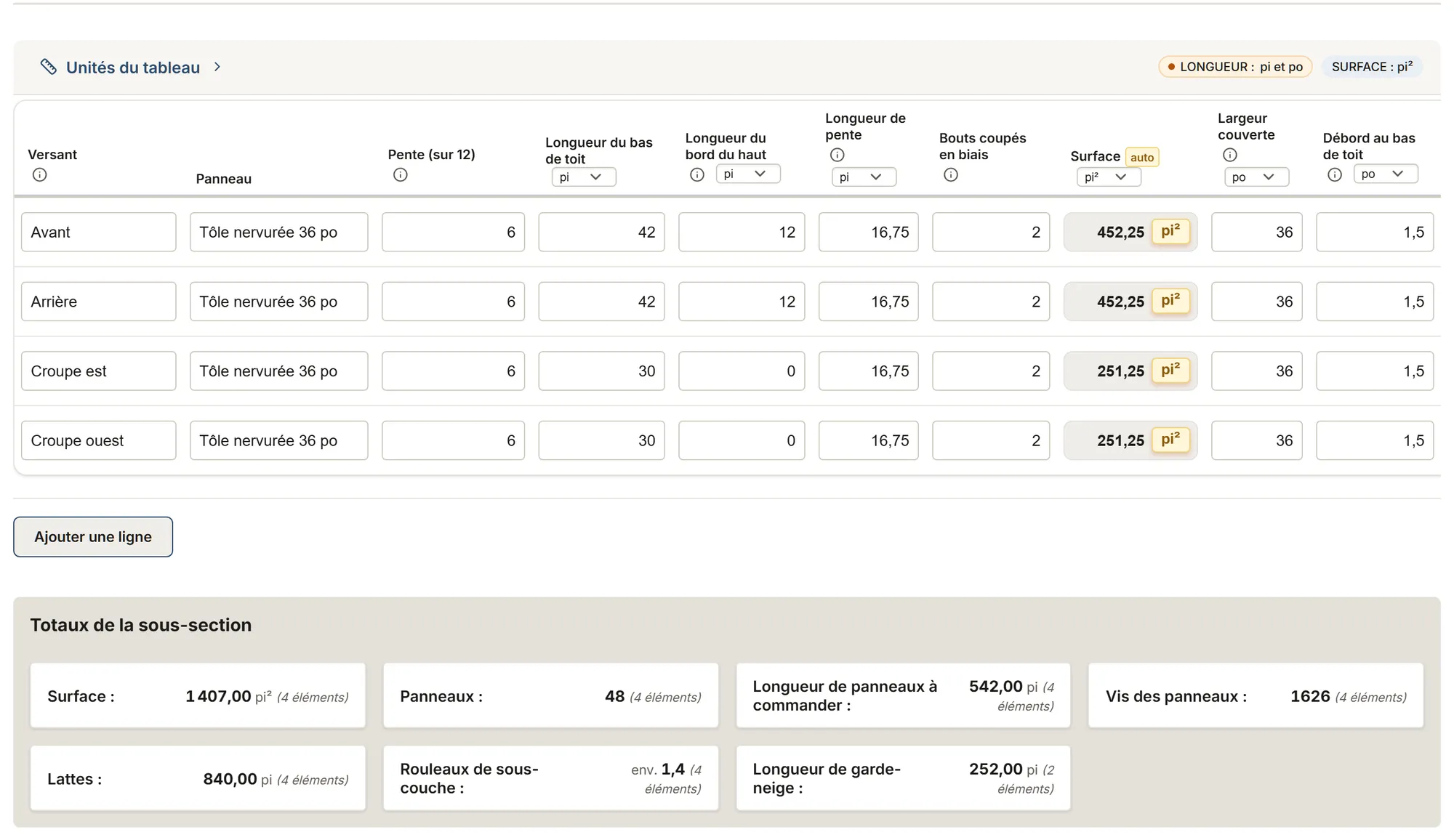

Une ligne par versant : la longueur du bas de toit, celle du bord du haut (la même que le bas de toit pour un rectangle, 0 pour le triangle au bout d'un toit en croupe) et la longueur de pente, mesurée sur le toit du bas de toit au faîte. Les panneaux viennent de ces longueurs et de la largeur couverte du panneau. Chaque panneau est commandé à son plus long côté : sur une croupe ou une noue, à partir de la pleine longueur, chaque panneau suivant plus court de la largeur couverte multipliée par le facteur de pente, comme le guide de Fabral les commande, plus le débord au bas de toit.

Chaque chiffre de fabricant reste à vous de l'inscrire, selon la fiche et le guide d'installation de votre panneau : la largeur couverte (36 po pour bien des tôles nervurées, 24 po pour la 5V, 16 po pour certains panneaux à fixations dissimulées), le débord, les vis par pied selon le patron de fixation, l'espacement des lattes, la longueur des pièces de moulure et leur chevauchement. Les indications citent plusieurs fabricants ; les documents de votre fabricant passent d'abord.

La pente est notée, jamais jugée : le CNB permet les tôles profilées à partir de 1 : 4 (3:12), moins pour un système conçu pour cela, et l'IRC de 3:12 pour des panneaux à recouvrement sans scellant jusqu'à 1/4:12 pour les joints debout ; le guide de chaque panneau donne son propre minimum. Garde-neige : les rangées suivent le plan de pose du fabricant de vos garde-neige, souvent plus de rangées sur une pente plus raide ou plus longue.

Moulures : une ligne par longueur à couvrir, selon le type ; les pièces sont arrondies vers le haut par moulure pour tout le toit, et les vis des moulures viennent du taux par pied de votre fabricant. Le rapport du client montre les versants, leurs surfaces, les panneaux et leurs longueurs, les moulures et les pénétrations ; la largeur couverte, les taux, les vis, les lattes et les rouleaux restent dans le rapport de votre équipe.

Sources

• CNB 2020, tableau 9.26.3.1 CodeCode national du bâtiment, Canada 2020, tableau 9.26.3.1 Types de couverture et pentes admissibles (tôles profilées), Conseil national de recherches Canada, 2020, vol. 2, p. 9-184 (Québec : Code de construction, chapitre I, en vigueur depuis le 2025-04-17). Vérifiée le 15 oct. 2026
• Vicwest, Tradition 100 Données de fabricantsTradition 100, fiche technique, Vicwest, fiche technique, 2026. Vérifiée le 15 oct. 2026
• CNB 2020, 9.26.13 CodeCode national du bâtiment, Canada 2020, 9.26.13 Couvertures métalliques, Conseil national de recherches Canada, 2020, vol. 2, p. 9-192 (Québec : Code de construction, chapitre I, en vigueur depuis le 2025-04-17). Vérifiée le 15 oct. 2026
• Westman Steel, Tough Rib Données de fabricantsTough Rib roofing and siding, installation guide (with the Snowshoes snow guard sheet), Westman Steel, guide d'installation 12.04.17 ; Snowshoes 07.24.14. Vérifiée le 15 oct. 2026
• Vicwest, Regency Données de fabricantsRegency roof panel, installation guidelines (Inspiration Series), Vicwest, 2025. Vérifiée le 15 oct. 2026
• Vicwest, TSR System 1000 Données de fabricantsTriple Seam Roof (TSR) System 1000, installation guideline, Vicwest, 2025. Vérifiée le 15 oct. 2026
• Fiches des fabricants, rouleaux de sous-couche Données de fabricantsRendement des rouleaux de sous-couche : feutre ASTM D226 (no 15, no 30), sous-couches synthétiques GAF FeltBuster et IKO Stormtite, IIBEC (feutre), GAF, IKO, Fiches vérifiées en octobre 2026. Vérifiée le 7 oct. 2026
• IRC 2021, R905.10 CodeInternational Residential Code 2021, R905.10 Metal roof panels (as adopted in Colorado), International Code Council (read in a state adoption on UpCodes), 2021. Vérifiée le 15 oct. 2026
• ABC, 5V Crimp Données de fabricants5V Crimp, installation manual, American Building Components (ABC), rév. E (REV 00.07). Vérifiée le 15 oct. 2026
• Metal Sales, PBR Panel Données de fabricantsPBR Panel, product data, Metal Sales Manufacturing, fiche de produit (BuildSite 2969156). Vérifiée le 15 oct. 2026
• Fabral, Grandrib 3 Données de fabricantsGrandrib 3 and Alu-Tuff, ordering and installation guide (estimator page), Fabral (guide hosted by a dealer), guide, p. 10, 11 et 14. Vérifiée le 15 oct. 2026
• McElroy Metal, Multi-Rib Données de fabricantsMulti-Rib and R-Panel, installation details, McElroy Metal, septembre 2025. Vérifiée le 15 oct. 2026
• IRC 2021, R905.1.2 CodeInternational Residential Code 2021, R905.1.2 Ice barriers, International Code Council (read in a state adoption), 2021. Vérifiée le 7 oct. 2026
