Plafond suspendu : relevé
Plafonds suspendus pièce par pièce : tés, profilé mural, fils de suspension, panneaux de 2 x 4 ou de 2 x 2 et panneaux de bordure.
Sans carte de crédit. Annulable en tout temps.
Pieds et pouces ou métrique : vous choisissez. Un bouton sur la fiche convertit toutes les mesures.
Ce que vous mesurez

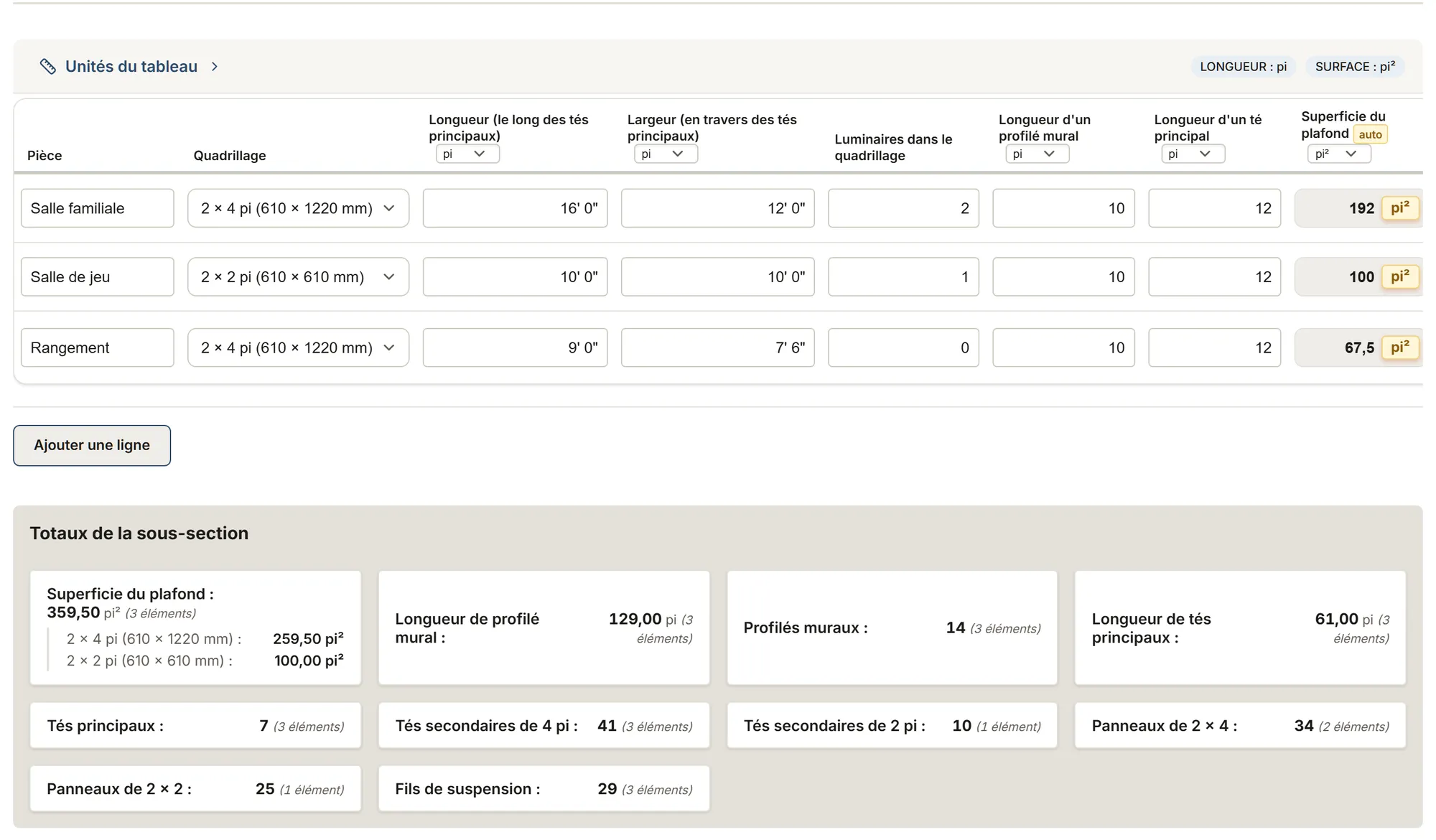

Les tableaux du modèle et leurs colonnes, tels qu'ils s'affichent dans l'application. Les colonnes calculées se remplissent seules pendant la saisie.
Plafonds
- Pièce
- QuadrillageChoix : 2 × 4 pi (610 × 1220 mm) 2 × 2 pi (610 × 610 mm)
- Longueur (le long des tés principaux)
- Largeur (en travers des tés principaux)
- Luminaires dans le quadrillage
- Longueur d'un profilé mural
- Longueur d'un té principal
- Superficie du plafond calculé
- Longueur de profilé mural calculé
- Profilés muraux calculé
- Rangées de tés principaux calculé
- Longueur de tés principaux calculé
- Tés principaux calculé
- Tés secondaires de 4 pi calculé
- Tés secondaires de 2 pi calculé
- Panneaux de 2 x 4 calculé
- Panneaux de 2 x 2 calculé
- Fils de suspension calculé
- Panneau de bordure, sur la longueur calculé
- Panneau de bordure, sur la largeur (2 x 4) calculé
- Panneau de bordure, sur la largeur (2 x 2) calculé
- Notes
À propos de ce modèle
Relevez chaque pièce pour un plafond suspendu : superficie, quadrillage de 2 x 4 ou de 2 x 2, tés principaux, tés secondaires, profilé mural, fils de suspension, panneaux et largeur des panneaux de bordure, comptés comme les fabricants d'ossature les disposent.
Guide et sources
Ajoutez une ligne par pièce. Mesurez la longueur le long des tés principaux et la largeur en travers : les tés principaux sont perpendiculaires aux solives, en général parallèles aux murs longs. Choisissez le quadrillage, 2 x 4 ou 2 x 2, et comptez les luminaires posés dans le quadrillage.
Le relevé dispose l'ossature comme USG, CGC et Armstrong : tés principaux à 4 pi d'intervalle et tés secondaires aux 2 pi, à partir de l'axe central de la pièce, pour des panneaux de bordure de même largeur des deux côtés et aussi larges que possible. Une pièce qui fait un nombre exact de panneaux reçoit des panneaux complets le long des murs. Il compte les panneaux (un panneau de bordure est coupé dans un panneau complet), les tés principaux selon votre longueur de pièce, les tés secondaires de 4 pi et de 2 pi, les profilés muraux selon votre longueur de pièce, et un fil de suspension par 4 pi de té principal, plus quatre par luminaire. Les quantités concordent avec le tableau d'estimation de CGC ; vérifiez-les sur votre plan quadrillé pour une pièce irrégulière.
Gardez au moins 4 po entre l'ossature et le conduit, le tuyau ou la poutre le plus bas (USG, CGC). Suspendez les luminaires à la structure, ou ajoutez-leur des fils de suspension : jamais au quadrillage seul.
Sources
- CGC, guide du plafond suspendu Données de fabricants
- USG, guide d'installation de plafond suspendu Données de fabricants
- Armstrong, pose d'un plafond suspendu Données de fabricants
