Pergola : relevé

À propos de ce modèle

Pergola par pergola : les poteaux selon leur espacement, les planches de poutre, les chevrons et les lattes selon leur espacement avec leur longueur, et le béton et les sacs des semelles, selon les plans ou la trousse.

Guide et sources

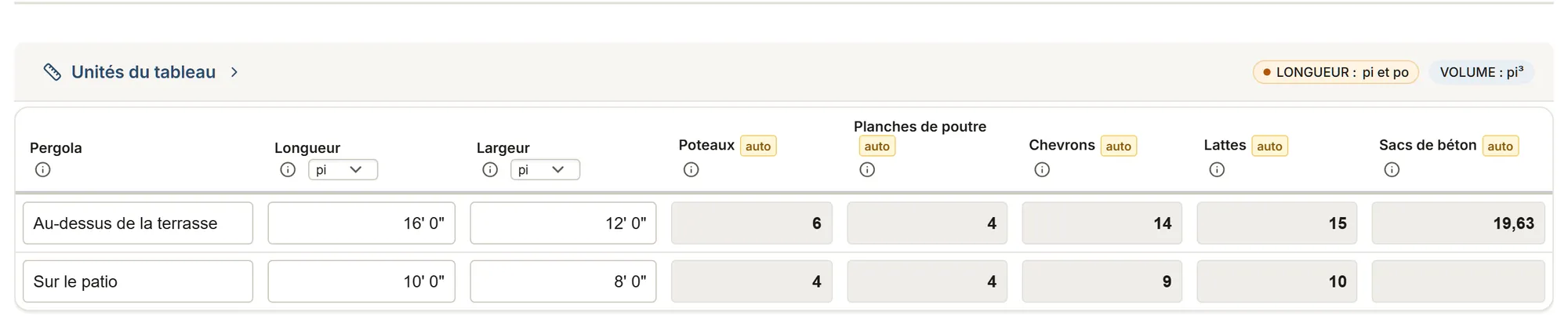

Une ligne par pergola : sa longueur dans le sens des poutres et sa largeur en travers, et sa fixation (Heartland : un blocage sous le poteau sur une terrasse, des ancrages dans une dalle, ou une semelle de 10 po jusqu'au gel, d'au moins 36 po). Inscrivez les dimensions des pièces, les lignes de poutres et l'espacement des poteaux selon les plans ou la trousse : la fiche compte les poteaux comme le relevé de terrasse, et les planches de poutre selon les plis.

Les chevrons viennent de leur espacement le long des poutres et les lattes du dessus du leur, chacun avec sa longueur selon les débords. Les semelles : leur diamètre et leur profondeur sous la ligne de gel (DCA 6 de l'AWC ; au Canada, la profondeur de gel du CNB et de la ville), le béton par semelle et les sacs selon le rendement du sac (Quikrete : environ 10,6 L pour 50 lb).

Un relevé, jamais une conception : les dimensions et les espacements des pièces viennent des plans ou de la trousse, et rien n'est prérempli. Vérifiez le permis auprès de la ville (Winnipeg : une pergola n'est pas un bâtiment au sens du code ; Montréal et Québec selon l'arrondissement ou la hauteur) et le dégagement des lignes aériennes. Le rapport du client montre les pergolas, les poteaux, les chevrons, les lattes et les sacs ; les espacements, les débords et les rendements restent dans le rapport de votre équipe.

Sources

• Fiche Quikrete 1004 Données de fabricantsQUIKRETE Fast-Setting Concrete Mix (no 1004), fiche technique, QUIKRETE, révisée en novembre 2025. Vérifiée le 7 oct. 2026
• CNB 2020, partie 9 CodeCode national du bâtiment, Canada 2020, partie 9 : plates-formes (9.4.2.3), garde-corps (9.8.8), profondeur des fondations (9.12.2.2) et tableaux de portées (9.23.4.2), Conseil national de recherches Canada, 2020 (première impression, texte français). Vérifiée le 7 oct. 2026
• Ville de Montréal, permis de terrasse GouvernementConstruire ou remplacer une terrasse, un balcon, une galerie ou un perron, Ville de Montréal, mise à jour le 2026-02-11. Vérifiée le 7 oct. 2026
• Ville de Québec, fiche 15 GouvernementFiche 15 : auvent, porche ouvert, portique ouvert, balcon, perron, terrasse et escalier extérieur, Ville de Québec, août 2026. Vérifiée le 7 oct. 2026
• Winnipeg, brochure sur les terrasses GouvernementTerrasses (brochure pour les propriétaires), Ville de Winnipeg, Planning, Property and Development, PDF de 2025. Vérifiée le 16 oct. 2026
• Heartland, pose d'une pergola Données de fabricantsHeartland Pergola, guide d'installation des pergolas traditionnelles, Heartland Pergolas, guide U2021 (17 pages). Vérifiée le 16 oct. 2026
• AWC DCA 6 Association professionnellePrescriptive Residential Wood Deck Construction Guide (DCA 6, guide de construction de terrasses en bois), basé sur l'IRC 2015, American Wood Council, basé sur l'IRC 2015, 2018. Vérifiée le 7 oct. 2026
