Mur de blocs de béton : relevé

À propos de ce modèle

Mur par mur : la surface nette, les blocs selon leur format et le joint avec les pertes, les sacs de mortier selon les blocs par sac, et les alvéoles remplies selon l'espacement avec les sacs de coulis, par produit, arrondis une seule fois.

Guide et sources

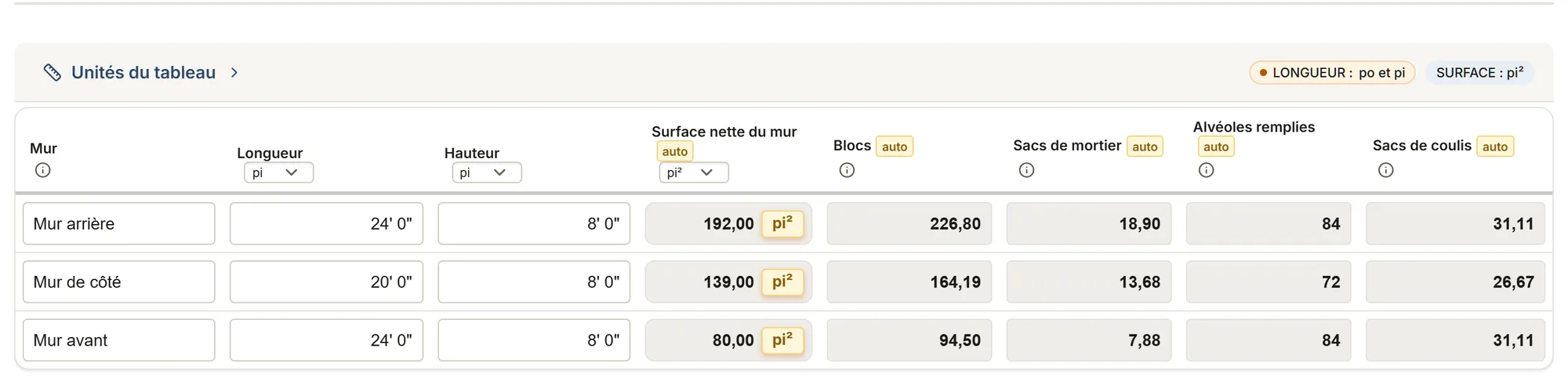

Une ligne par mur : sa longueur et sa hauteur et les ouvertures à retirer, puis le bloc que vous posez. Inscrivez le format réel du bloc et le joint (CNB 9.20.4 : 10 mm) : la face qu'il couvre donne les blocs, avec les 5 % de pertes du TEK 04-02A (119 blocs de 8 x 16 po par 100 pi²). Les blocs de pilastre, de coin et de chaînage se comptent sur leurs propres lignes.

Le mortier : inscrivez les blocs que pose un sac, selon le sac (Sakrete type S et prémélange Sable Marco : environ 12 par sac de 30 kg) ou le TEK (environ 30 par sac de 70 lb de ciment à maçonner avec le sable). Le coulis : inscrivez l'espacement des plans et les alvéoles que remplit un sac (TEK, tableau 4 : 2,7 pour un bloc de 8 po par sac de 80 lb) ; la fiche compte les alvéoles le long du mur multipliées par les rangs. Blocs, mortier et coulis s'additionnent par produit et s'arrondissent une seule fois.

Noté, jamais un calcul de structure : l'armature et l'espacement du coulis relèvent des plans ou de l'ingénieur ; le CNB demande un mortier de type S pour les murs porteurs et de fondation. Le rapport du client montre les murs, les surfaces, les blocs et les sacs ; les formats, les pertes, les rendements par sac et les alvéoles restent dans le rapport de votre équipe.

Sources

• CNB 2020, 9.20.4.1 CodeCode national du bâtiment, Canada 2020, 9.20.4.1 Épaisseur, Conseil national de recherches Canada, 2020 (Québec : Code de construction, chapitre I, en vigueur depuis le 2025-04-17). Vérifiée le 14 oct. 2026
• CNB 2020, 9.20.3.2 CodeCode national du bâtiment, Canada 2020, 9.20.3.2 Mélanges de mortier et de coulis, Conseil national de recherches Canada, 2020 (Québec : Code de construction, chapitre I, en vigueur depuis le 2025-04-17). Vérifiée le 14 oct. 2026
• Sakrete, mortier type S Données de fabricantsSAKRETE Mélange à mortier, type S, fiche technique, Matériaux King et Compagnie (Sika Canada), fiche technique lue le 2026-10-16. Vérifiée le 16 oct. 2026
• Sable Marco, mortier pré-mélangé Données de fabricantsMortier pré-mélangé, fiche technique, Sable Marco (Sika Canada), octobre 2025. Vérifiée le 14 oct. 2026
• CMHA, TEK 04-02A Association professionnelleTEK 04-02A, Estimating Concrete Masonry Materials, Concrete Masonry & Hardscapes Association (CMHA, auparavant NCMA), TEK 04-02A, édition Web lue le 2026-10-16 (texte, tableaux 3 et 4). Vérifiée le 16 oct. 2026
