Éclairage paysager : relevé

À propos de ce modèle

Éclairage paysager basse tension, luminaire par luminaire et ligne par ligne : watts et VA par ligne, luminaires par produit, chute de tension de chaque ligne selon la formule du fabricant, et transformateurs tels que leurs étiquettes les indiquent.

Guide et sources

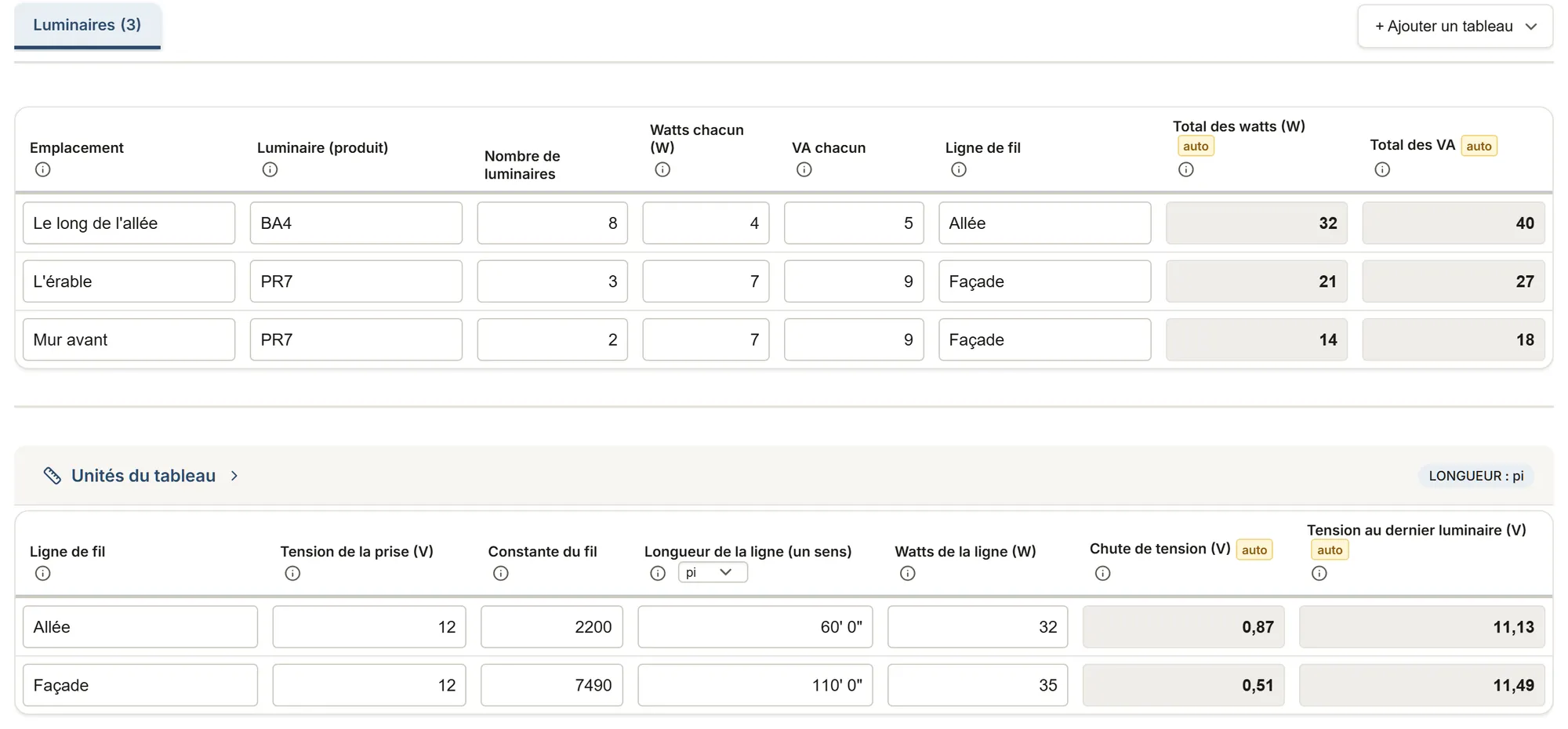

Luminaires : une ligne par sorte de luminaire à un endroit, avec son produit, son nombre, ses watts et ses VA selon son étiquette, et la ligne de fil où il est branché. La fiche additionne les watts et les VA par ligne, et les luminaires par produit pour la commande. eVolt (décembre 2024) compare les VA du système à la puissance du transformateur ; la fiche montre les deux et ne compare rien.

Lignes de fil : une ligne par ligne partant du transformateur, avec la tension de sa prise, le calibre du fil et la constante du fabricant (eVolt : 7 490 pour le calibre 12), sa longueur dans un sens et les watts qu'elle porte (le total du tableau des luminaires pour cette ligne). La fiche donne la chute de tension d'eVolt, watts x longueur en pieds / constante, et la tension au dernier luminaire, en nombres seulement ; les indications d'eVolt sont au-dessus de 10 V, confirmées au voltmètre.

Transformateurs : tels que leurs étiquettes les indiquent, avec leur emplacement (Corona : 5 pi d'une piscine ou d'un spa, 10 pi d'une fontaine). Le côté 120 V est un travail d'électricien : au Québec, la RBQ exige la licence appropriée pour des travaux d'installation électrique ; aux États-Unis, vérifiez ce que votre État ou votre ville exige. Faites localiser les réseaux avant de creuser (Info-Excavation, 811). Aucun prix, rien n'est dimensionné.

Sources

• RBQ, licence en électricité GouvernementÉlectricité : licence (vos obligations envers la RBQ), Régie du bâtiment du Québec, page Web lue le 2026-10-16. Vérifiée le 16 oct. 2026
• Info-Excavation Association professionnelleDemande de localisation : questions fréquentes, Info-Excavation, page en vigueur. Vérifiée le 7 oct. 2026
• eVolt, charge et calibre de fil Données de fabricantsCalcul de la charge et du calibre de fil (éclairage paysager), eVolt (un fabricant d'éclairage paysager basse tension), PDF de décembre 2024. Vérifiée le 16 oct. 2026
• Corona Lighting, fiche T-LT75 Données de fabricantsTransformateurs d'éclairage paysager basse tension, feuille d'installation, modèle T-LT75, Corona Lighting (le fabricant), fiche d'avril 2024. Vérifiée le 16 oct. 2026
• VOLT, instructions LOWTR-100W-SS Données de fabricantsTransformateur paysager basse tension, instructions d'installation, article LOWTR-100W-SS, VOLT Lighting (le fabricant ; la copie hébergée par un détaillant), instructions lues le 2026-10-16. Vérifiée le 16 oct. 2026
• 811 (US) Association professionnelle811 Before You Dig, Common Ground Alliance, page en vigueur. Vérifiée le 7 oct. 2026
