Drainage de terrain : relevé

À propos de ce modèle

Drains français et puits perdus pour un terrain humide : l'excavation, la pierre, le géotextile et le dénivelé de chaque tranchée ; pour chaque puits perdu, l'eau à contenir selon la surface drainée et votre pluie de conception, le puits selon les vides de la pierre, son emprise et les heures que le sol prend pour le vider.

Guide et sources

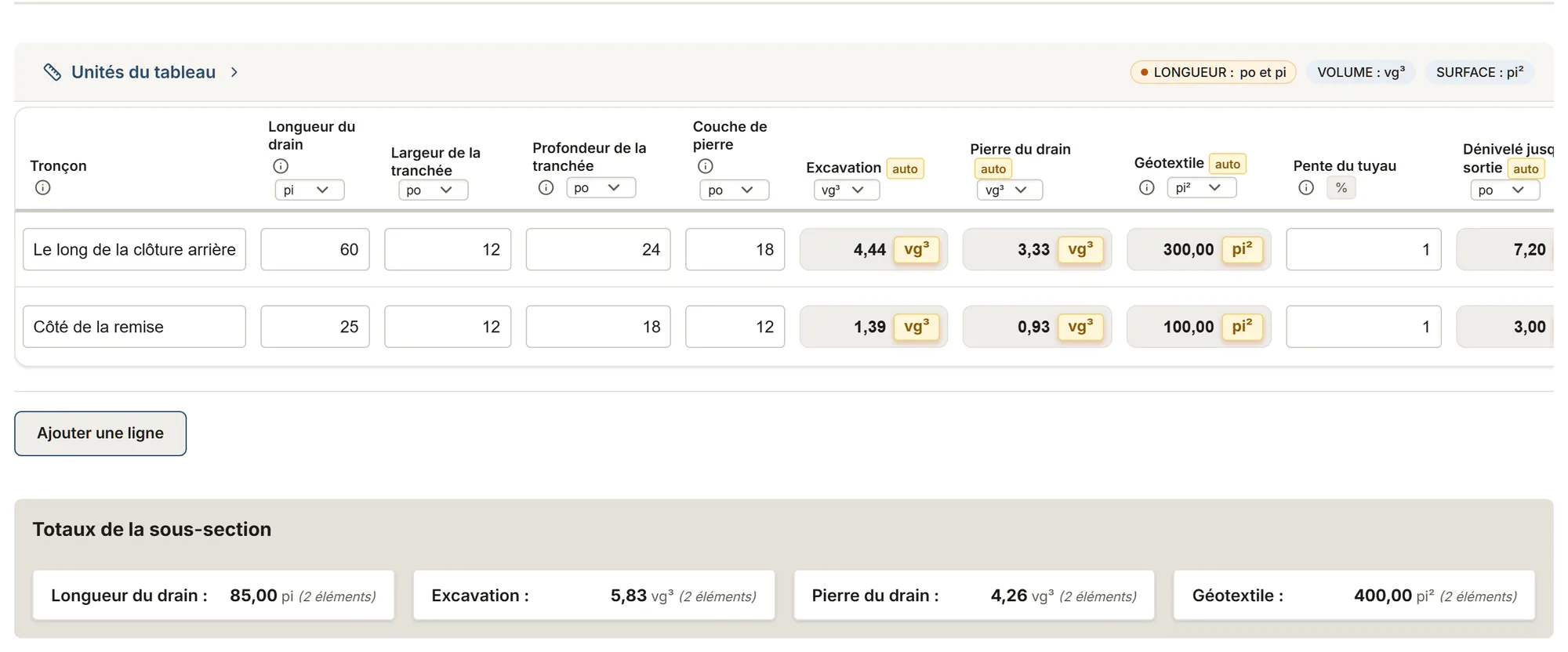

Faites le tour des endroits humides avec le client : une ligne par tronçon de drain français, avec sa longueur, la largeur et la profondeur de la tranchée et la couche de pierre ; une ligne par puits perdu, avec la surface de toit ou de terrain qui s'y draine. La fiche donne l'excavation, la pierre et le géotextile de chaque tranchée, le dénivelé jusqu'à la sortie selon la pente choisie, et pour chaque puits l'eau à contenir et le puits qui la contient.

Un puits perdu contient une pluie de conception sur la surface qu'il draine : le guide du Québec emmagasine de 5 à 25 mm de pluie du toit, le guide du New Hampshire pour les propriétaires un orage de 1 po (25 mm). La pierre laisse 35 à 40 % du puits à l'eau (guide du Québec ; 30 à 40 % pour CVC et TRCA) : le puits est donc l'eau divisée par ses vides ; réparti sur la profondeur choisie, il donne son emprise. Gardez-le à 1,5 m (5 pi) de profondeur environ au plus, son fond à 1 m au-dessus de la nappe ou du roc, et à 4 m (13 pi) de toute fondation.

Faites l'essai d'infiltration à l'endroit du puits (New Hampshire : remplir un trou deux fois, lire la baisse en 15 minutes, multiplier par 4) : la fiche donne alors les heures que le puits plein prend pour se vider, à comparer aux 48 heures visées par le guide du Québec et par CVC. Sous 15 mm/h, un limon, le guide du Québec dit pas de puits d'infiltration. Demandez une localisation avant de creuser et demandez à la municipalité où l'eau peut aller. Le rapport du client montre les drains, les puits et leurs dimensions ; la pierre, le géotextile et les valeurs de conception restent dans le rapport de votre équipe.

Sources

• Guide de gestion des eaux pluviales GouvernementGuide de gestion des eaux pluviales, MDDEFP et MAMROT (Gouvernement du Québec), 2011, chapitre 11, p. 11-20 (tableau 11.13) et 11-25. Vérifiée le 15 oct. 2026
• CNB 2020, 9.12.4.1 CodeCode national du bâtiment, Canada 2020, 9.12.4.1 Remblais, Conseil national de recherches Canada, 2020 (Québec : Code de construction, chapitre I, en vigueur depuis le 2025-04-17). Vérifiée le 14 oct. 2026
• Info-Excavation Association professionnelleDemande de localisation : questions fréquentes, Info-Excavation, page en vigueur. Vérifiée le 7 oct. 2026
• ADS, catalogue de produits Données de fabricantsADS Water Management Product Catalog (single wall pipe and geosynthetics), Advanced Drainage Systems, catalogue consulté le 2026-10-14 (non daté). Vérifiée le 14 oct. 2026
• CVC et TRCA, guide LID (puits absorbants) GouvernementLow Impact Development Stormwater Management Planning and Design Guide, 4.4 Soakaways, infiltration trenches and chambers, Credit Valley Conservation and Toronto and Region Conservation Authority, version 1.0, section 4.4. Vérifiée le 15 oct. 2026
• Extension de l'Oregon State, puits perdus Association professionnelleLow-impact development fact sheet: drywells (EM 9200), Service d'extension de l'Oregon State University, EM 9200, mai 2018. Vérifiée le 15 oct. 2026
• IRC 2021, R401.3 CodeInternational Residential Code 2021, R401.3 Drainage (as adopted in Colorado), International Code Council (read in a state adoption on UpCodes), 2021. Vérifiée le 14 oct. 2026
• Guide du New Hampshire, puits perdu GouvernementNew Hampshire Homeowner's Guide to Stormwater Management: dry well, Guide du New Hampshire pour les propriétaires (copie hébergée par NH LAKES), chapitre du puits perdu, p. 21 et 22. Vérifiée le 15 oct. 2026
• 811 (US) Association professionnelle811 Before You Dig, Common Ground Alliance, page en vigueur. Vérifiée le 7 oct. 2026
