Ce que vous mesurez

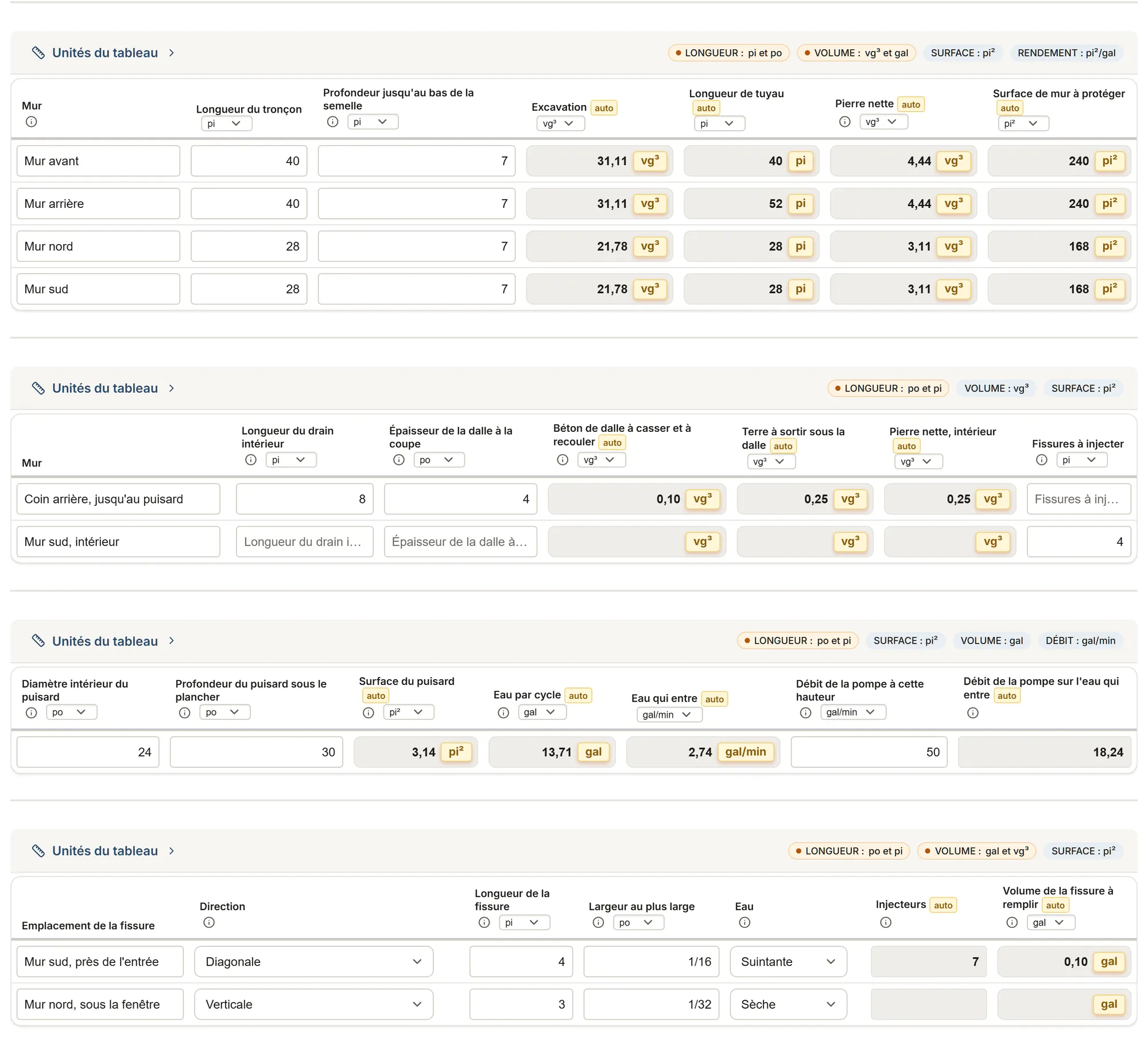

Les tableaux du modèle et leurs colonnes, tels qu'ils s'affichent dans l'application. Les colonnes calculées se remplissent seules pendant la saisie.
Tronçons du drain de fondation
- Mur
- Longueur du tronçon
- Profondeur jusqu'au bas de la semelle
- Largeur de la tranchée
- Excavation calculé
- TuyauChoix : Perforé de 4 po, sans membrane Perforé de 4 po, avec chaussette filtrante Perforé de 6 po Rigide perforé (PVC) Autre
- Tuyau jusqu'à la sortie
- Longueur de tuyau calculé
- Longueur d'un rouleau
- Rouleaux de tuyau calculé
- Largeur du lit de pierre
- Hauteur du lit de pierre
- Pierre nette calculé
- Largeur de géotextile autour de la pierre
- Géotextile calculé
- Hauteur de mur à protéger
- Surface de mur à protéger calculé
- Sur le murChoix : Membrane à excroissances Enduit hydrofuge Enduit et membrane Existant conservé Rien
- Surface d'un rouleau de membrane
- Rouleaux de membrane calculé
- Enduit (produit)
- Couches d'enduit
- Rendement de l'enduit (selon le contenant)
- Enduit (gal) calculé
- Cheminées d'accès et de nettoyage
- Puits de lumière
- Notes
Drain intérieur
- Mur
- Longueur du drain intérieur
- Largeur de la coupe dans la dalle
- Épaisseur de la dalle à la coupe
- Profondeur de la tranchée sous le dessus de la dalle
- Épaisseur de pierre dans la tranchée
- Béton de dalle à casser et à recouler calculé
- Terre à sortir sous la dalle calculé
- Pierre nette, intérieur calculé
- Hauteur de membrane sur le mur
- Membrane au mur, intérieur calculé
- Fissures à injecter
- Notes
Puisards
- Emplacement du puisard
- Diamètre intérieur du puisard
- Profondeur du puisard sous le plancher
- Surface du puisard calculé
- Volume du puisard calculé
- CouvercleChoix : Étanche et fixé Simplement posé Aucun
- Pompe (fabricant et modèle)
- Niveau de mise en marche
- Niveau d'arrêt
- Eau par cycle calculé
- Temps de remplissage, de l'arrêt à la marche
- Eau qui entre calculé
- Hauteur de refoulement
- Débit de la pompe à cette hauteur
- Débit de la pompe sur l'eau qui entre calculé
- Clapet de non-retourChoix : En place À installer Aucun
- Notes
Fissures de fondation
- Emplacement de la fissure
- MurChoix : Béton coulé Blocs de béton Pierre
- DirectionChoix : Verticale Diagonale Horizontale En escalier, dans les joints des blocs
- Longueur de la fissure
- Largeur au plus large
- EauChoix : Sèche Humide Suintante L'eau coule
- Réparation prévueChoix : Injection d'époxy Injection de polyuréthane Excavation et membrane extérieure À surveiller
- Épaisseur du mur
- Espacement des injecteurs
- Injecteurs calculé
- Volume de la fissure à remplir calculé
- Longueur d'excavation le long du mur
- Profondeur d'excavation jusqu'à la semelle
- Largeur d'excavation
- Terre à sortir, extérieur calculé
- Largeur de membrane sur la fissure
- Membrane sur la fissure calculé
- Notes
À propos de ce modèle
Faites le relevé d'une maison pour un drain de fondation, mur par mur : à l'extérieur, le tronçon, la profondeur jusqu'à la semelle et l'excavation, le tuyau et ses rouleaux, la pierre nette, le géotextile, la membrane ou l'enduit hydrofuge sur le mur, les cheminées de nettoyage et les puits de lumière ; à l'intérieur, le drain sous la dalle, le puisard avec le cycle de sa pompe et les fissures à réparer, par injection ou par l'extérieur ; et la destination de l'eau.
Guide et sources
Une ligne par mur ou partie de mur : sa longueur, la profondeur du sol fini jusqu'au bas de la semelle et la largeur de la tranchée donnent l'excavation. Les chiffres des indications sont ce que publient les codes et les fabricants ; le plan de votre ingénieur, votre ville et votre fournisseur passent d'abord. La fiche note ce que vous mesurez et voyez ; elle ne dit jamais qu'un mur est étanche ou qu'un drain est conforme.
Le drain : un tuyau perforé d'au moins 100 mm (4 po) à côté de la semelle, son dessus sous la dalle. La longueur de tuyau ajoute le parcours jusqu'à la sortie, et les rouleaux viennent de la longueur d'un rouleau de votre fournisseur. La pierre nette est le lit prévu autour du tuyau (au Canada, au moins 150 mm sur le dessus et les côtés ; aux États-Unis, de 1 pi au-delà de la semelle à 6 po au-dessus, sur 2 po sous le tuyau), et le géotextile est sa largeur tout autour de la pierre, avec le chevauchement.
Le mur : la hauteur à protéger, de la semelle au sol, donne la surface pour une membrane à excroissances (rouleaux selon la surface d'un rouleau du fabricant) ou un enduit hydrofuge (gallons selon les couches et le rendement de la fiche technique). Comptez les cheminées d'accès et de nettoyage et les puits de lumière, drainés jusqu'à la semelle.
Où va l'eau : vers l'égout, un fossé, un puits perdu à au moins 5 m, ou un puisard d'au moins 750 mm de profondeur et 0,25 m², couvert, avec une pompe là où la gravité ne suffit pas (CNB 9.14.5). À Montréal, le drain va à une fosse de retenue pompée à l'égout, avec des clapets antiretour (règlement 11-010) ; chaque ville a ses règles et ses permis. Avant de creuser, demandez la localisation des réseaux : Info-Excavation au Québec, 811 aux États-Unis.
L'intérieur du sous-sol a sa propre partie. Le drain intérieur, mur par mur : la coupe dans la dalle et son épaisseur donnent le béton à casser et à couler de nouveau, la profondeur de la tranchée la terre à sortir sous la dalle, et l'épaisseur de pierre la pierre nette ; la hauteur de membrane donne sa surface au mur, et les fissures à injecter sont additionnées. Le puisard : son diamètre intérieur donne sa surface, à comparer aux 0,25 m² du CNB, et avec sa profondeur son volume. Les niveaux de marche et d'arrêt de la pompe, selon le tableau du fabricant, donnent l'eau par cycle ; chronométrez le remplissage à la visite et la fiche donne l'eau qui entre. Lisez le débit de la pompe à votre hauteur de refoulement dans le tableau du fabricant : la fiche montre combien de fois l'eau qui entre elle peut retirer. Une comparaison, jamais un dimensionnement : la pompe, le puisard et le refoulement relèvent de vous.
Les fissures, une ligne par fissure : son mur, sa direction, sa longueur d'un bout à l'autre et sa largeur au plus large, l'eau que vous voyez et la réparation prévue ; la fiche les note, elle ne dit jamais si un mur bouge (CAA-Québec : vérifier que la fissure est stable avant de la réparer). Pour une injection, l'épaisseur du mur et l'espacement des injecteurs donnent les injecteurs le long de la fissure, les deux bouts compris, et le volume de la fissure à remplir, un plafond avant la résine qui reste dans les injecteurs. Pour une réparation par l'extérieur, l'excavation le long du mur, sa profondeur jusqu'à la semelle et sa largeur donnent la terre à sortir, et la largeur de la membrane sur la fissure sa surface, jusqu'à la semelle.
Sources
- CNB 2020, 9.14 Code
- CNB 2020, 9.13.2 Code
- APCHQ S3-05 Association professionnelle
- CNB 2020, 9.16 Code
- Montréal, règlement 11-010 Gouvernement
- CAA-Québec, réparer une fondation Association professionnelle
- CNB 2020, 9.12.4.1 Code
- Info-Excavation Association professionnelle
- ADS, catalogue de produits Données de fabricants
- Dörken DELTA-MS DRAIN Données de fabricants
- Henry HE107 Données de fabricants
- MasterSeal 610, 614, 615 Données de fabricants
- Manuel d'installation de Liberty Données de fabricants
- Little Giant 6EC Données de fabricants
- Little Giant BSC33 Données de fabricants
- Liberty, série 250 Données de fabricants
- Simpson Crack-Pac Données de fabricants
- ACI RAP-1 Association professionnelle
- SikaFix HH+ Données de fabricants
- IRC 2021, R405.1 et R406.1 Code
- IRC 2021, R506 Code
- IRC 2021, R405.2.3 Code
- HUD NSPIRE, fondation Gouvernement
- Caltrans, injection de fissures à l'époxy Gouvernement
- IRC 2021, R401.3 Code
- 811 (US) Association professionnelle
