Comptoirs : relevé
Chaque morceau de comptoir et sa surface, les porte-à-faux et leurs appuis, le dosseret, les découpes selon les gabarits, les raccordements notés.
Sans carte de crédit. Annulable en tout temps.
Pieds et pouces ou métrique : vous choisissez. Un bouton sur la fiche convertit toutes les mesures.
Ce que vous mesurez
Les tableaux du modèle et leurs colonnes, tels qu'ils s'affichent dans l'application. Les colonnes calculées se remplissent seules pendant la saisie.

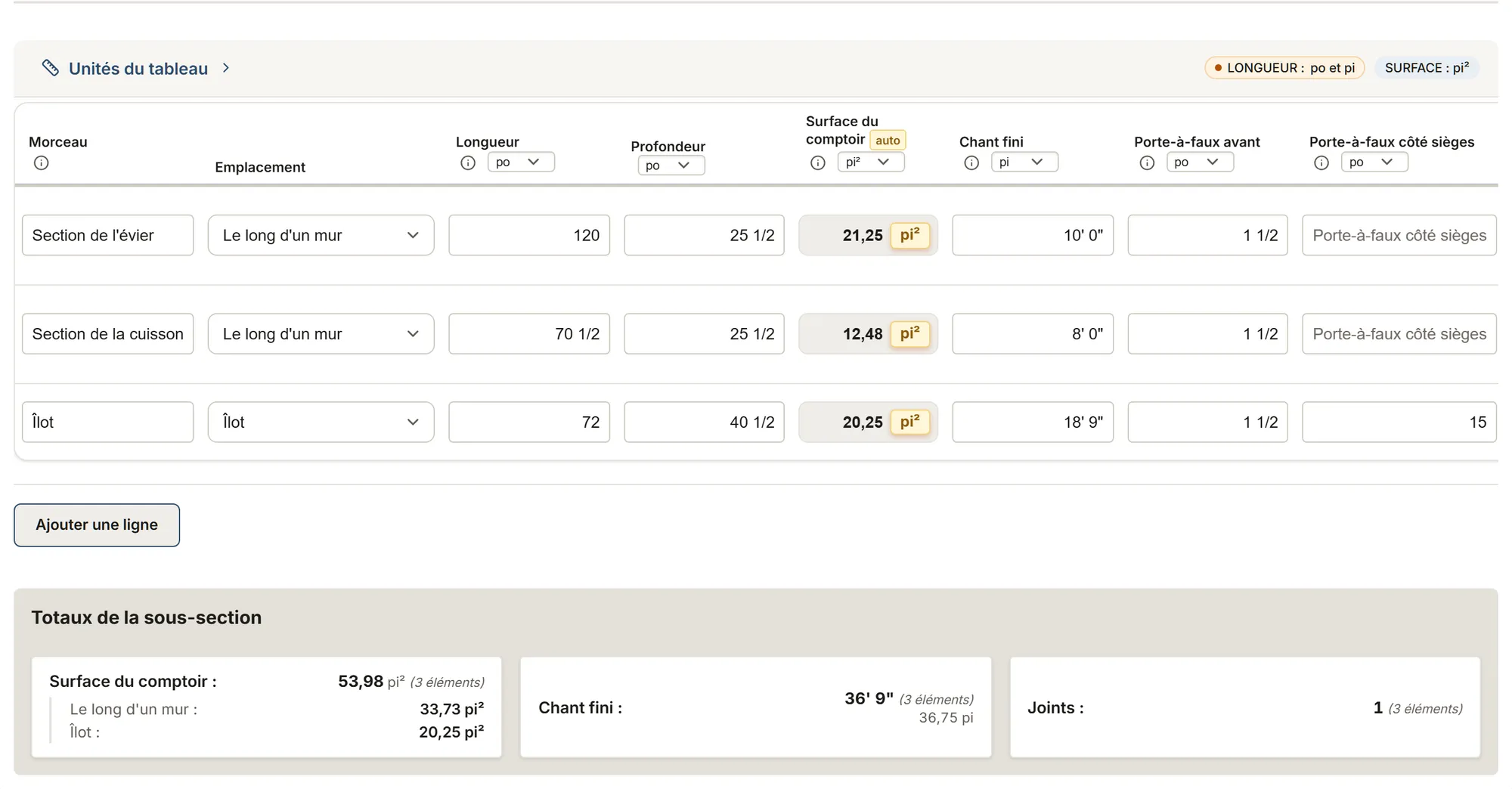

Morceaux de comptoir
- Morceau
- EmplacementChoix : Le long d'un mur Îlot Péninsule Comptoir-lunch surélevé Meuble-lavabo Autre
- Longueur
- Profondeur
- Surface du comptoir calculé
- Chant fini
- Porte-à-faux avant
- Porte-à-faux côté sièges
- AppuiChoix : Aucun Consoles (corbeaux) Équerres d'acier Support plein (contreplaqué ou MDF) Pattes ou poteaux À décider
- Joints
- Notes
Dosseret
- Mur
- Longueur
- Hauteur
- Surface du dosseret calculé
- MatériauChoix : Le même que le comptoir Céramique Autre
- Notes
Découpes
- DécoupeChoix : Évier sous le comptoir Évier encastré par le dessus Encoche d'évier à tablier Surface de cuisson Encoche de cuisinière encastrable Trou de robinet Distributeur de savon ou autre trou Découpe de prise Autre
- Sur le morceau
- Nombre
- Largeur
- Profondeur
- Axe
- Taillée oùChoix : À l'atelier Sur le chantier À décider
- Produit
- Notes
Plomberie, électricité et gaz, tels que notés
- ÉlémentChoix : Drain et alimentation de l'évier Robinet Lave-vaisselle Broyeur Conduite d'eau (filtre ou machine à glaçons) Surface de cuisson ou cuisinière électrique Surface de cuisson ou cuisinière au gaz Prise de courant Éclairage sous les armoires Autre
- MétierChoix : Plomberie Électricité Gaz
- Emplacement
- Tel que trouvé
- Changement demandéChoix : Aucun changement Débrancher et rebrancher Déplacer Ajouter Enlever Remplacer
- Notes
État du chantier
- ConstatChoix : Armoires pas de niveau Mur pas droit Coin pas d'équerre Accès (escalier, porte étroite) Comptoir existant à enlever Appareil déjà en place Autre
- Emplacement
- Écart mesuré
- Sur une longueur de
- Notes
À propos de ce modèle
Les morceaux de comptoir, leur surface, porte-à-faux et appuis, le dosseret, les découpes selon les gabarits, les raccordements notés, le chantier.
Guide et sources
La visite avant que l'atelier taille la pierre, sur une seule fiche. Les morceaux : une ligne par morceau de comptoir tel qu'il sera taillé, sa longueur et sa profondeur en pouces, porte-à-faux compris ; les surfaces s'additionnent par emplacement (le long d'un mur, îlot, péninsule, meuble-lavabo), les chants finis en pieds, les joints prévus avec l'atelier. Le dosseret : une ligne par morceau, sa longueur et sa hauteur. La fiche ne compte ni dalles, ni pertes, ni prix : l'atelier place les morceaux sur ses dalles.
Les porte-à-faux sont mesurés, jamais vérifiés : les aides citent le manuel 2024 de HanStone comme la règle de ce fabricant (un comptoir de 3 cm jusqu'à 12 po sans appui ajouté, des consoles de 13 à 20 po, jamais plus du tiers de la profondeur sans appui) et l'espace pour les genoux de la NKBA comme un conseil d'aménagement ; vérifiez auprès du fabricant du produit choisi. Les découpes : une ligne par évier, surface de cuisson, encoche ou trou, sa taille selon le gabarit de l'appareil, son axe et l'endroit où elle est taillée, avec les notes de la CNESST et de l'alerte OSHA et NIOSH sur la poussière de silice.
La plomberie, l'électricité et le gaz sont notés tels que trouvés et tels que demandés, jamais dimensionnés. Au Québec, la RBQ demande une licence comportant la sous-catégorie 15.5 pour la plomberie (la CMMTQ qualifie ces entrepreneurs), la 16 pour l'électricité (la CMEQ) et une licence dans le domaine du gaz (sous-catégories 15.2 et 15.6), avec des employés qualifiés auprès d'Emploi-Québec ; aux États-Unis, vérifiez ce que votre État ou votre ville exige. L'état du chantier note le niveau des armoires, les murs, les coins et l'accès, avec l'écart que vous mesurez.
Sources
- HanStone, manuel de fabrication 2024 Données de fabricants
- NKBA, Kitchen Planning Guidelines Association professionnelle
- CNESST, silice cristalline Gouvernement
- RBQ, licence en plomberie Gouvernement
- RBQ, licence en électricité Gouvernement
- RBQ, licence dans le domaine du gaz Gouvernement
- OSHA/NIOSH, alerte silice et comptoirs Gouvernement
